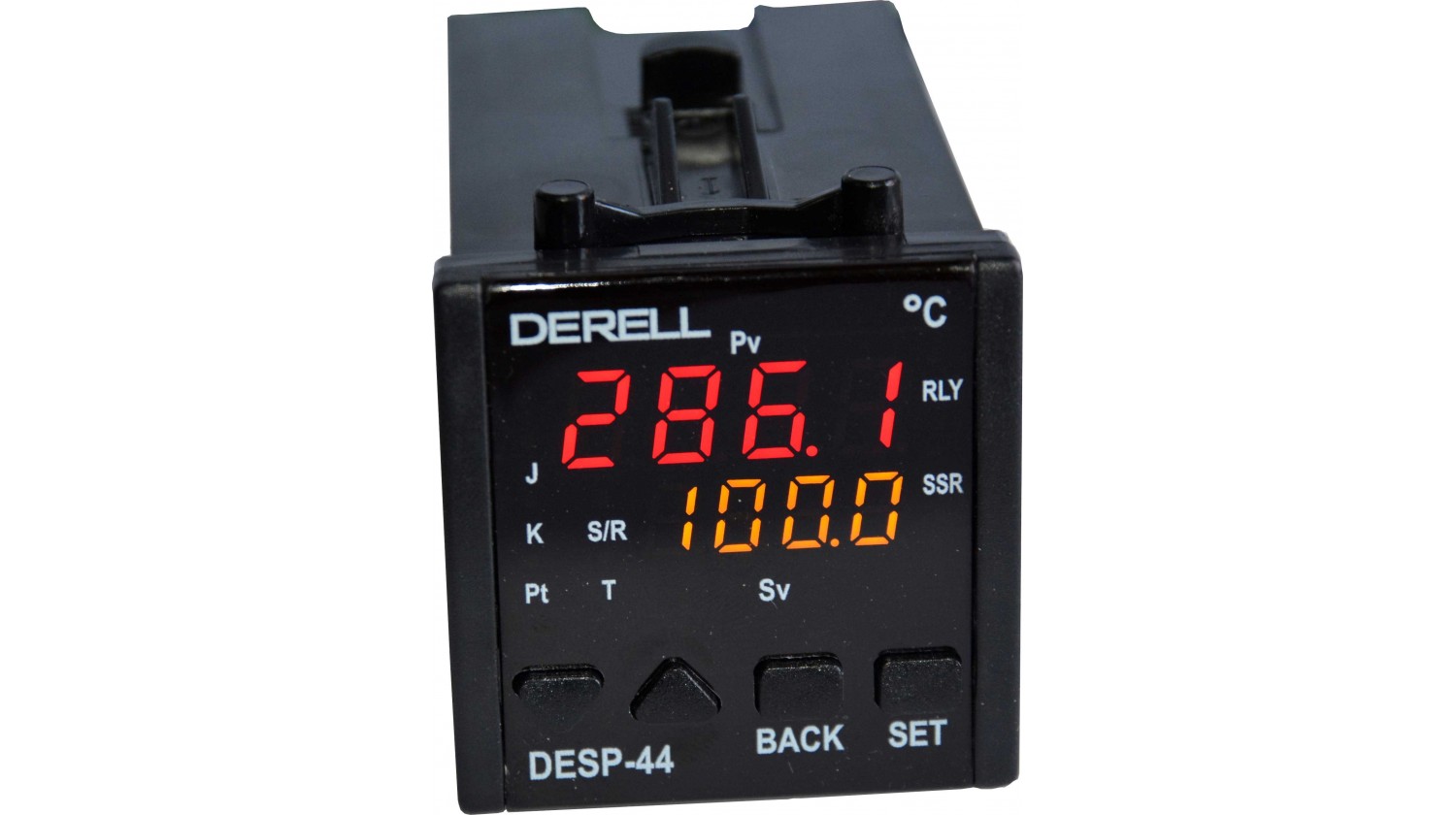

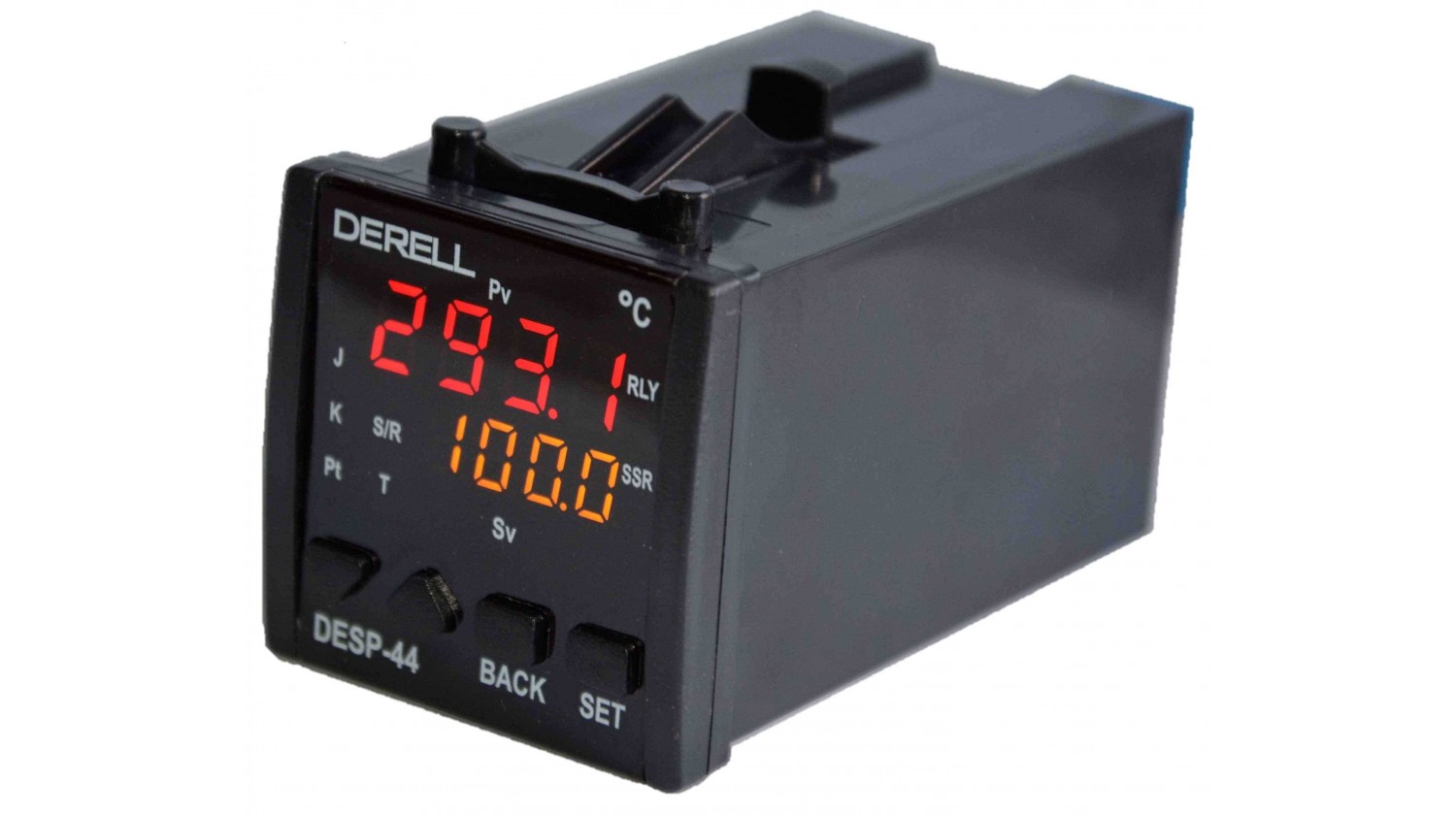

High Precision PID Temperature Controller

DESP-44-RS-B >> 24VDC/AC powered, relay and SSR output, 48x48 mm panel-type digital temperature controller.

DERELL DESP PID CONTROL IN ACTION

Heater

Temp

Set: 100.0°C

PV: 25°C

(Mounting dimensions are shown in the product image. Technical details are available under the “Specifications” tab.)

Supported sensor types: J, K, T, S, R, B, N and Pt100
All sensor types can be read with decimal precision.

In case of sensor failure or disconnection, the controller continues heating according to the defined rate. It also features offset correction to compensate for long cables or difficult mounting positions.

This model supports heating control only. (No cooling functionality)

Control Modes: PID, Auto-Tune PID, ON-OFF, PI, PD

Output Type: Internal Relay + SSR Driver Output (Selectable: Relay / SSR / Both)

No alarm, second relay, analog or PWM output.
If you need these features, please check: DSPRO or DGS series.

Display: Dual display (PV and SV), 4-digit, LED segments

Accuracy: ±0.3% FS

PID Parameters: Proportional Band (Pb), Integral Time (Ti), Derivative Time (Td), Control Period (Ct), Offset

Password-protected limit values can be set. Ramp-up and soft-start supported.

Modbus Communication: RS-485 Modbus RTU available as an option

Application: Designed exclusively for light industrial use.

Thanks to galvanic isolation, it works reliably even near noisy devices like inverters or transformers.

➤ 24V AC/DC version: DESP-44-R-B
➤ Larger version: DESP-77-RS-A (72x72 mm)
➤ Smaller version: DES-37-R-A (37x72 mm)

DESP User Manual (PDF)

Editor's Note:

The DESP series is a perfect value-for-money solution for basic heating applications. Having both relay and SSR outputs offers flexibility and easier stock management. Extremely easy to use, and the PID performance is impressive.
Highly recommended for single-output heating setups.

+ DERELL Electronics Home Page

+ DERELL Temperature Controllers Main Page

+ DERELL Temperature Sensors

dgs
Besleme gerilimi	18-32VOLT DC//14-28VAC , Güç tüketimi 6w.Universal besleme girişi (24V).Giriş besleme sigortası için 1 Amperlik kesme akımı yeterlidir. Eğer uygulamanızda 220Volt AC/DC güç kaynağınız varsa DESP-44-RS-A modelini kullanabilirsiniz.
Çıkış tipi	2 ayrı dijital çıkış bulunmaktadır. 1 adet röle (2 Amper çıkış akımı-220V,kontaktör,ventil vs yük bağlanabilir) ve 1 adet SSR (12Vdc). Bu çıkışlar paralel çalışmaktadır ancak programdan sadece röle yada sadece ssr seçimide yapabilirsiniz. Çıkışlar sadece ısıtma için kullanılabilir ve başka seçim imkanı yoktur (alarm yada soğutma gibi). Bu tarz 2. çıkış gerektiren makinalarınız için DGS (gelişmiş seri) cihazlarından seçim yapınız.
Garanti	1 Yıl imalat hatalarına karşı koşulsuz değişim.
Kutu içeriği	Karton kutuda satılmaktadır. Cihaza ait klemensler ve montaj çubukları standart olarak bulunmaktadır. Dikkat; Cihaz ile birlikte sensör bulunmamaktadır. Sensörler bölümünden işinize montaj alanına vs en uygun sensörleri seçebilirsiniz
Montaj ölçüleri	44,5mm X 44,5 mm pano kapağında alan gerekmektedir. Tüm montaj ölçülerini ürün görsellerindende görebilirsiniz. Panoda yer açarken fazla boşluk vermeyiniz. verdiğimiz değerler tam ve boşluk hesap edilerek (0,5mm) verilmiştir. Cihazın derinliği 100mm şeklindedir.
Sensör tipi	K.E.J.F.T.S.R.B.N. ve PT100 tipi sensörler. (K tipi- 0°C-1350°C) -- (J tipi- 0°C-1000 °C) -- (E tipi- 0°C-1000 °C) -- (S tipi- 0°C-1750 °C) -- (N tipi- 0°C-1300°C) -- (T tipi- 0°C-400°C) (B tipi- 0°C-1800 °C) (R tipi- 0°C-1750 °C) (Cu50 tipi- -50°C-150 °C) (Pt100 tipi- -200°C-650 °C) >>>> yukarıdaki sensör tiplerini web sitemizden bulabilirsiniz
