Isı sensörü, günlük ve endüstriyel kullanımda çoğunlukla sıcaklık sensörü anlamında kullanılan bir ifadedir. Sıcaklık sensörü; bir noktanın, yüzeyin veya ortamın sıcaklığına bağlı olarak direnç, termoelektrik gerilim ya da işlenmiş bir çıkış sinyali oluşturur. Bu bilgi, uygun ölçüm elektroniğiyle °C gibi bir sıcaklık değerine dönüştürülür. ^{[2] [4] [11]}

En basit haliyle: sensör makinenin ne kadar sıcak olduğunu algılar; kontrolör bu bilgiyi değerlendirir; ısıtıcı, fan veya başka bir çıkış elemanı prosesi değiştirir. Sıcaklığı ölçmek, sıcaklığı kontrol etmek ve aşırı sıcaklıkta güvenli duruş sağlamak aynı görev değildir. ^{[12] [15]}

Doğru seçim, yalnız “kaç dereceye kadar ölçer?” sorusuna bağlı değildir. Termokupl, Pt100, Pt1000, NTC, PTC ve temassız sıcaklık ölçümü; farklı sinyaller, bağlantılar ve hata kaynakları kullanır. Aşağıdaki rehber bu farkları, sensörden kontrol sistemine kadar birlikte ele alır.

Isı sensörü sıcaklığı mı, ısı enerjisini mi ölçer?

Sıcaklık ile ısı aynı fiziksel büyüklük değildir. Sıcaklık, sistemin termal durumunu ifade eder ve °C veya K ile belirtilir. Isı ise sıcaklık farkı nedeniyle aktarılan enerjidir; enerji birimi joule, birim zamandaki ısı transferinin birimi watt olabilir. Bir probun 80 °C göstermesi, sistemin kaç joule enerji aktardığını tek başına söylemez. ^[1]

Örneğin bir su devresinde taşınan ısıl gücü hesaplamak için yalnız çıkış sıcaklığı yetmez; giriş ve çıkış sıcaklıklarıyla birlikte debi ve akışkanın özellikleri de gerekir. Isı akısı sensörleri ve kalorimetrik ölçüm sistemleri bu nedenle sıradan bir sıcaklık probuyla aynı işlevi yerine getirmez. Önce ölçmek istediğiniz büyüklüğü tanımlayın: sıcaklık mı, sıcaklık farkı mı, ısı transferi mi?

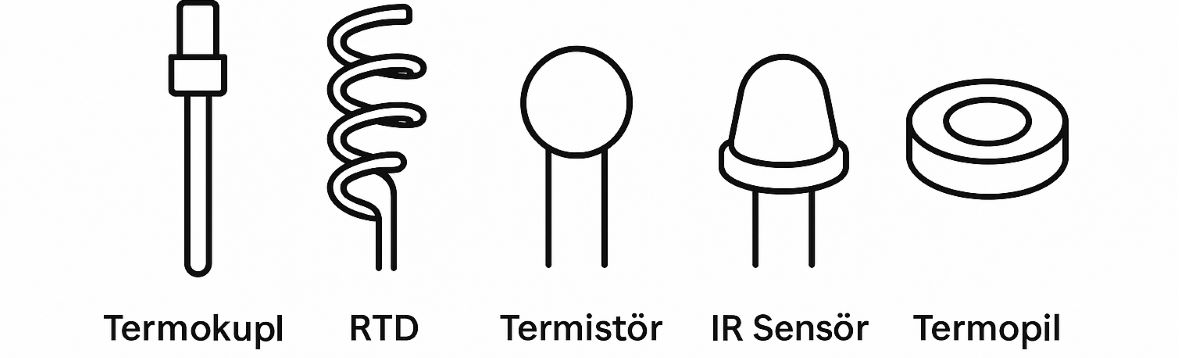

Başlıca sıcaklık sensörü türleri ve gerçek ölçüm prensipleri

Aşağıdaki karşılaştırma bir ürünün garanti edilen sıcaklık aralığı veya doğruluk tablosu değildir. Sensör ailelerinin fiziksel prensibini ve giriş gereksinimini ayırır; gerçek sınırlar seçilen modelin veri sayfasından alınır. ^{[2] [4] [6] [7] [11] [12]}

Termokupl ve termopar: direnç değil, termoelektrik gerilim

Termopar, termokupl için kullanılan diğer bir addır; ayrı bir kızılötesi sensör sınıfı değildir. Termokupl, farklı termoelektrik özelliklere sahip iki iletkenden oluşur. İletkenler boyunca sıcaklık gradyanı bulunduğunda Seebeck etkisi nedeniyle bir EMK oluşur. Sensörün çalışmasını yalnız “kaynak ucunda voltaj üretilir” diye açıklamak da eksiktir; termoelektrik davranış sıcaklık gradyanı altındaki iletken bölümlerine bağlıdır. ^[2]

Örneğin K tipi termokupl nikel-krom ve nikel-alüminyum esaslı alaşımları kullanır. Termokupl çeşitleri aynı sıcaklıkta aynı gerilimi üretmez; bu nedenle J, K, T veya N tipi sensör seçimi kontrol cihazındaki giriş ayarıyla eşleşmelidir. Referans eğrileri ve üretim toleransları IEC 60584-1 kapsamında ayrı ayrı tanımlanır. ^[3]

Elektronik ölçümde soğuk uç kompanzasyonu terminal sıcaklığını hesaba katar. Ayrıca uzatma ve kompanzasyon kablosu doğru tipte seçilmelidir. Termokuplun kendi sinyalini üretmesi, onu sıradan bir 0–10 V girişe doğrudan bağlayabileceğiniz anlamına gelmez. ^{[2] [17]}

Pt100 ve Pt1000: platin dirençten sıcaklık ölçümü

RTD, sıcaklığa bağlı direnç değişimiyle çalışan sensör ailesidir. Platin RTD’lerde “Pt” platini, sayı ise 0 °C’deki nominal direnci belirtir: Pt100 için 100 Ω, Pt1000 için 1000 Ω. Pt1000’in nominal direnci on kat büyüktür; bu, sensörün otomatik olarak on kat daha doğru veya daha yüksek sıcaklığa dayanıklı olduğu anlamına gelmez. ^{[4] [5]}

RTD giriş devresi küçük bir ölçüm akımı uygular ve direnci sıcaklığa dönüştürür. İnce film veya tel sarımlı eleman, tolerans sınıfı, prob yapısı ve kablo birlikte değerlendirilir. IEC 60751 platin sensörlerin direnç–sıcaklık ilişkisini ve gerekliliklerini tanımlar; ancak bitmiş probun sıcaklık sınırını yalnız standart eğrinin aralığından çıkarmak doğru değildir. ^{[4] [12]}

Düşük ve orta sıcaklıklarda kararlı proses ölçümü düşünülüyorsa RTD güçlü bir adaydır; yüksek sıcaklık, mekanik zorlanma ve tepki süresi önceliklerinde Pt100 ile termokupl karşılaştırması yapılmalıdır. Kararı yalnız sensör adına değil, aynı şartlardaki komple probların özelliklerine göre verin.

NTC ve PTC: benzer görünüş, farklı karakteristik

NTC’de sıcaklık yükseldikçe direnç azalır. “10K NTC” çoğunlukla 25 °C’de 10 kΩ nominal direnci ifade eder; sensörü tam tanımlamaz. R25, Beta değeri ve direnç–sıcaklık eğrisi bilinmelidir. Aynı nominal dirençteki iki NTC, farklı eğriler nedeniyle başka sıcaklıklarda farklı sonuç verebilir. Direnç toleransı da doğrudan aynı yüzdeyle sıcaklık doğruluğu demek değildir. ^[6]

PTC’de direnç ilgili çalışma bölgesinde sıcaklıkla artar. Özellikle motor korumasında kullanılan seramik anahtarlama tipi PTC’lerde belirli sıcaklık bölgesinde keskin direnç yükselişi oluşur. PTC’nin eşik sıcaklığı davranışı uygun röle veya giriş tarafından algılanır. PTC motoru soğutmaz; koruma devresinin işlem yapmasını sağlar. Bunun yanında daha farklı ölçüm karakteristiğine sahip PTC türleri de vardır; bütün PTC’ler tek bir eğriye indirgenemez. ^[7]

NTC ve PTC elemanlar akım sınırlama veya ısıtma gibi başka görevlerde de kullanılabilir. Sıcaklık algılama termistörü, ilk akımı sınırlayan güç NTC’si ve kendinden regülasyonlu PTC ısıtıcı birbirinin yerine takılmaz. Parçanın fonksiyonu, izin verilen elektriksel yükü ve termal bağlantısı birlikte kontrol edilir. ^{[6] [7]}

Temassız sıcaklık sensörü: IR, lazer ve termopil ayrımı

Kızılötesi sıcaklık sensörü ve pirometre, hedefe temas etmeden hedeften gelen termal radyasyonu değerlendirir. Ölçülen spektral bantta opak bir hedef için sonuç esas olarak görülen yüzeyle ilgilidir; iç sıcaklığı doğrudan göstermez. Yüzeyin emissivitesi, görüş alanı ve optik ölçüm koşulları doğru değerlendirilmelidir. Genel endüstriyel IR sıcaklık ölçümü, UV ışığı gönderip yansımasını okumakla açıklanamaz. ^{[8] [9]}

Lazer noktası çoğu pirometrede hedeflemeye yardımcı olur; sıcaklığı ölçen unsur değildir. Hedefin ölçüm alanını doldurması gerekir. Parlak metal, cam, ince plastik, buhar veya kirli optik pencere ölçümü etkileyebilir; görünür ışığı geçiren bir camın sensörün kullandığı kızılötesi bandı da geçirdiği varsayılmamalıdır. Malzemeye ve uygulamaya uygun dalga boyu seçimi önemlidir. ^{[9] [18]}

Termopil ise genellikle elektriksel olarak seri bağlanan çok sayıda termokupldan oluşan bir dedektör yapısıdır. Gelen radyasyonun oluşturduğu sıcaklık farkını Seebeck gerilimine dönüştürebilir. Dolayısıyla bir IR cihazının içinde termopil kullanılması mümkündür: temassız ölçüm yöntemi ile dedektörün elektriksel prensibi farklı sınıflandırma düzeyleridir. Termal kameralarda mikrobolometre gibi başka dedektörler de kullanılabilir. ^{[10] [19]}

Entegre sensör, termostat ve termometre aynı şey mi?

Entegre yarı iletken sıcaklık sensörleri, sıcaklığa bağlı yarı iletken davranışını ölçüm elektroniğiyle birlikte tek yapıda değerlendirir. Modele göre analog gerilim veya I²C gibi dijital arayüzler sunabilir. Özellikle kart ve cihaz içi izleme için yararlıdır; sensör paketinin bulunduğu sıcaklık, uzaktaki prosesin veya güç yarı iletkeninin iç sıcaklığıyla otomatik olarak aynı değildir. ^[11]

Termometre ölçüm sonucunu gösteren cihazın genel adıdır; sensör elemanıyla birebir aynı kavram değildir. Termostat veya sıcaklık anahtarı ise belirlenmiş eşikte çıkış değiştirir. Bir rölenin açılıp kapanması sürekli sıcaklık değeri sağladığı anlamına gelmez. Bu nedenle satın alma tanımında “gösterge”, “sürekli ölçüm” ve “limit kontağı” ihtiyacı ayrı belirtilmelidir. ^{[15] [16]}

Sensör, transmitter ve kontrolör: ölçüm zincirindeki farklı görevler

Ham sensör sinyali standart proses sinyali değildir. Termokupl milivolt düzeyinde EMK oluşturur; Pt100, Pt1000 ve termistörler direnç değişimi sağlar. Bir sıcaklık transmitteri veya sensör çeviricisi bu sinyali okuyabilir, gerekli düzeltmeyi yapabilir ve modele göre 4–20 mA, 0–10 V veya dijital veri üretebilir. Transmitter yeni bir temel sıcaklık algılama prensibi değildir; ölçüm zincirinin elektronik bölümüdür. ^{[12] [13]}

Bu bilgi PLC ya da sıcaklık kontrolöründe değerlendirilir; HMI operatör panelinde gösterilebilir ve SCADA sisteminde kayıt altına alınabilir. Bir cihazda bu görevlerin birkaçının aynı gövdede bulunması, görevler arasındaki ayrımı ortadan kaldırmaz.

Örnek ölçekleme: 0–200 °C için ayarlanmış doğrusal bir transmitterde 4 mA, 0 °C’yi; 20 mA, 200 °C’yi temsil eder. Bu varsayımda 12 mA, 100 °C’ye karşılık gelir. 4–20 mA ve 0–10 V sinyal aralıkları sensörün fiziksel tipini değil, sıcaklık bilgisinin nasıl taşındığını tanımlar. Aynı 4–20 mA çıkışın arkasında RTD, termokupl veya başka bir ölçüm teknolojisi olabilir. ^[13]

Bağlantı ve besleme: aynı kablo sayısı aynı sensör demek değildir

İki telli Pt100 ile iki telli 4–20 mA transmitter aynı devre değildir. Birincisinde direnç ölçülür; ikincisinde iki iletken üzerinden besleme ve akım sinyali birlikte taşınabilir. RTD’de iki telli bağlantı kablo direncini ölçüme ekler. Üç telli yöntem uygun ve dengeli hatlarda bu etkiyi azaltır; dört telli yöntemde akım ve gerilim yolları ayrılır. ^{[5] [13]}

Pasif bir probun uçlarına doğrudan 24 V bağlanmaz. Termokuplun harici uyarma gerektirmemesi, gösterge veya transmitterin de beslemesiz çalışacağı anlamına gelmez. DIN ray güç kaynağı seçilirken aktif cihazın besleme aralığı ve yük ihtiyacı dikkate alınır; sensör girişine rastgele besleme uygulanmaz. ^{[11] [12] [13]}

Doğrudan bağlantıda analog girişin türü kontrol edilmelidir: RTD, termokupl, termistör ve standart V/mA girişleri birbirinin yerine geçmez. “RTD destekliyor” ifadesi de bütün direnç değerlerini ve bağlantı biçimlerini desteklediğini kanıtlamaz. Donanım desteği, sensör parametresi, terminal şeması ve ölçekleme aynı anda doğru olmalıdır. ^[12]

Sıcaklık sensörü nasıl seçilir? Kararı uygulamadan başlatın

Önce ölçüm noktasını belirleyin. Tankın iç sıvısı, borunun dış yüzeyi, fırın atmosferi, motor sargısı ve hareketli ürün yüzeyi aynı sıcaklık problemi değildir. Ardından normal çalışma sıcaklığı, olası tepe sıcaklığı, izin verilen hata, tepki süresi, ortam ve mevcut cihaz girişi tanımlanır. Aşağıdaki örnekler başlangıç yönlendirmesidir; ürün onayı yerine geçmez.

Kararlı sıvı veya proses ölçümü: uygun prob yapısıyla Pt100 değerlendirilir. İki telli ölçümde kablo direncinin etkisi önemliyse Pt1000 da karşılaştırılır. Karar, nominal dirençten önce tolerans, giriş desteği ve montaj şartlarıyla verilmelidir.

Elektronik kart, batarya veya soğutma probu: NTC’nin R25 ve Beta karakteristiği mevcut kontrolörle eşleştirilir. “10K” veya aynı konnektör yeterli değildir. Kart üzerinde dijital sıcaklık verisi isteniyorsa uygun entegre sensör de ayrı bir seçenek olarak değerlendirilir.

Motor sargısında aşırı sıcaklık sınırı: anahtarlama tipi PTC ve uyumlu koruma girişi düşünülebilir. Sürekli sıcaklık gösterimi gerekiyorsa eşik algılayan PTC yerine motorun ve sürücünün desteklediği sayısal ölçüm çözümü araştırılır. Koruma elemanı yalnız mekanik olarak uyduğu için değiştirilmez.

Fırın, sıcak gaz ve yüksek sıcaklık: K tipi veya N tipi termokupl gibi adaylar atmosfer, kılıf ve çalışma süresiyle karşılaştırılır. Daha yüksek sıcaklıklarda S tipi ve B tipi gibi farklı alaşım aileleri gündeme gelebilir. Bir referans tablosunun üst sınırı, her prob için sürekli çalışma garantisi değildir. ^{[2] [3]}

Düşük sıcaklık veya hızlı yerel ölçüm: T tipi ve E tipi termokupl ile uygun RTD veya termistör seçenekleri karşılaştırılabilir. Tepki hızı için yalnız sensör ailesine değil; uç boyutuna, kılıfa ve akış şartına bakılır. ^{[2] [6]}

Hareketli, erişilemeyen ya da dokunulmaması gereken hedef: temassız sıcaklık ölçümü seçilirken hedef malzemesi, görüş alanı, yüzey durumu ve optik yol değerlendirilir. Aynı hedefin yüzey sıcaklığıyla iç sıcaklığı arasında fark bulunabileceği unutulmaz. ^{[8] [9]}

Uzun ve elektriksel olarak gürültülü hat: sensöre yakın dönüştürme ile 4–20 mA iletim veya uygun dijital arayüz karşılaştırılır. Transmitter eklemek her durumda zorunlu değildir; yeni bir elektronik hata katkısı ve besleme ihtiyacı da getirir. Toplam ölçüm performansı üzerinden karar verilir. ^{[12] [13]}

Makinede sıcaklık sensörü diğer cihazlarla nasıl birlikte çalışır?

Plastik işleme makinesi örneği: silindir bölgelerinin sıcaklığı termokupl veya RTD ile izlenebilir; kontrolör ısıtıcı çıkışını yönetir. VFD / hız kontrol cihazı motor hızını, servo sistemi hareketi yönetirken endüktif sensör metal parçanın konumunu algılayabilir. Bunlar örnek bir mimaride farklı görevlerdir: konum sensörü sıcaklık probunun, motor sargı koruması da proses sıcaklık kontrolünün yerine geçmez.

Isıtma ve akışkan prosesi örneği: sıcaklık ölçümüyle birlikte buhar ve kızgın yağ hatlarında basınç ölçümü ayrı değerlendirilir. Basınç uygun görünürken akış kesilmiş olabilir; sıcaklık normal görünürken başka bir proses sınırı aşılabilir. Gerekli ölçümler ve kilitlemeler, makinenin gerçek risklerine göre belirlenir.

HVAC ve kurutma örneği: sıcaklık ile nem kontrolü farklı fiziksel büyüklükleri izler. Hava hızı sensörü de doğrudan sıcaklık sensörü değildir. Bazı kalorimetrik akış sensörleri ısıtılan elemandan taşınan ısıyı kullanarak akışı hesaplar ve ortam sıcaklığını ayrıca kompanze eder; termal bir prensiple çalışmaları, ölçtükleri asıl büyüklüğün sıcaklık olduğu anlamına gelmez. ^[14]

Doğru sensör neden yanlış sıcaklık gösterebilir?

Yanlış noktayı ölçmek: sensör ucunun yeterince daldırılmaması, yüzey temasının zayıf olması, termokovanın boşluğu veya bağlantı gövdesinden ısı iletimi sonucu etkileyebilir. Metal gövdeyi ölçen prob, içindeki akışkanla aynı sıcaklıkta olmak zorunda değildir. Bu nedenle sensör doğruluğu kadar ölçüm noktasının prosesi temsil etmesi önemlidir.

Öz ısınma ve gecikme: RTD veya termistörden geçen ölçüm akımı, P = I²R kadar ısı oluşturur. Bu ısı yeterince uzaklaştırılamazsa sensör ortamdan sıcak hale gelir. Ayrıca kalın kılıf ve ağır termokovan tepkiyi yavaşlatabilir. Birinci dereceden yaklaşımla zaman sabiti τ, sıcaklık adımının yaklaşık %63,2’sine ulaşma süresidir; hızlı ekran yenilenmesi hızlı termal cevap demek değildir. ^{[6] [12]}

Elektriksel hata: yanlış giriş tipi, ters termokupl polaritesi, gevşek terminal, dengesiz üç telli RTD bağlantısı ve hatalı kablo ölçümü bozabilir. Güç kablolarıyla birlikte taşınan küçük sensör sinyalleri parazitten etkilenebilir. Kablo güzergâhı, ekran bağlantısı ve izolasyon üretici talimatlarına göre düzenlenir; yalnız yazılım filtresi eklemek her sorunu çözmez. ^{[5] [12] [17]}

Arıza teşhisi: açık devre çoğu ölçüm girişinde tanılanabilir; fakat termokupl hattındaki bir kısa devre başka bir noktayı etkin ölçüm birleşimine dönüştürerek makul görünen yanlış değer oluşturabilir. Topraklı, topraksız ve açık uç yapıları da elektriksel bağlantı koşullarını değiştirir. “Ekranda sayı var” veya “multimetrede süreklilik var” tek başına sensörün doğru ölçtüğünü kanıtlamaz.

Sıcaklık kontrolü ile aşırı sıcaklık korumasını ayırın

Kapalı çevrimde ölçülen sıcaklık hedef değerle karşılaştırılır. PID kontrol veya uygun aç/kapa mantığı; ısıtıcı, fan, vana ya da kompresör gibi çıkışları yönetir. SSR röle bu zincirde güç anahtarlama elemanıdır; sıcaklık sensörü değildir. Hangi çıkışın kullanılacağı yük ve kontrol sıklığına göre ayrıca belirlenir.

Kontrol arızası tehlikeli sıcaklığa yol açabiliyorsa, normal kontrol döngüsünü tek koruma olarak kabul etmeyin. Uygulamanın risk değerlendirmesine göre bağımsız limit kontrolü, uygun durdurma yolu ve sensör arızası tepkisi gerekebilir. Bir sensör veya röle takılmış olması, bütün sistemin güvenlik işlevini doğruladığınız anlamına gelmez. ^[15]

Doğruluk, çözünürlük, tolerans ve kalibrasyon

Çözünürlük cihazın ayırt ettiği veya gösterdiği en küçük adımı; tolerans belirli koşullardaki izin verilen sapmayı ifade eder. Ekranda 0,1 °C adım görülmesi, bütün sistemin ±0,1 °C doğruluğa sahip olduğunu kanıtlamaz. Sensör, kablo, giriş elektroniği, referans, ortam ve montajın katkıları birlikte değerlendirilmelidir. ^{[11] [12] [16]}

RTD tarafında IEC 60751, termokupl tarafında IEC 60584-1 referans fonksiyonları ve toleransları esas teknik çerçevelerdendir. Bu standartlara uygunluk; hatalı montajı, kablo etkisini veya yüksek sıcaklıkta yaşlanmayı ortadan kaldırmaz. Termokupl sisteminde ölçüm belirsizliği anlatımı, sensör toleransının neden bütün ölçüm zinciriyle aynı şey olmadığını ayrıntılandırır. ^{[3] [4] [16]}

Kalibrasyon, belirtilen koşullarda ölçümün referansla ilişkisinin belirlenmesidir; otomatik olarak ayar yapıldığı anlamına gelmez. Yeniden kontrol ihtiyacı proses toleransı, kullanım şartları ve geçmiş davranışla birlikte değerlendirilir. Özellikle problu cihazlarda hangi sensörün hangi gösterge veya transmitterle birlikte kontrol edildiği açık tutulmalıdır. ^[16]

Prob şekli ve fiyat neden tek başına seçim yaptırmaz?

Bayonet, kafalı, vidalı, flanşlı veya yüzey tipi ifadeleri mekanik yapıyı anlatır; termokupl, RTD ve NTC gibi fiziksel prensiplerin yerine geçmez. Aynı dış görünüşün içinde farklı sensör elemanı bulunabilir. Metal kılıf, kablo izolasyonu, sızdırmazlık ve bağlantı parçası ayrı ayrı uygun olmalıdır. Mineral yalıtımlı metal kılıflı termokupl yapısı bunun özel bir örneğidir.

Fiyat karşılaştırmasında yalnız elemanla transmitterli komple probu aynı ürün saymayın. Pt100 fiyatını, termokupl maliyetini ve NTC–PTC fiyatlarını karşılaştırırken sıcaklık aralığı, tolerans, prob boyu, kablo, bağlantı ve gereken elektronik birlikte tarif edilmelidir. Doğru girişi olmayan ucuz sensör, ek donanımla daha pahalı bir sisteme dönüşebilir.

Sipariş tanımında ölçülecek ortamı, normal ve tepe sıcaklığı, sensör tipi/karakteristiği, kabul edilen hata, prob çapı ve daldırma boyu, bağlantı şekli, kablo özellikleri, mevcut kontrol cihazı ve belge ihtiyacını birlikte yazın. Bu bilgiler, yalnız “ısı sensörü lazım” ifadesinden çok daha doğru bir seçim sağlar.

Sonuç: iyi ölçüm, sensör ile sistemin birlikte seçilmesidir

Doğru sıcaklık sensörü; uygun fiziksel prensip, doğru yerleşim, doğru elektriksel giriş ve doğru yorumlama birlikte sağlandığında işe yarar. Termokuplun EMK’si, RTD’nin direnci, termistörün eğrisi ve IR cihazının optik ölçümü birbirine karıştırılmamalıdır. Önce ölçülecek büyüklüğü ve noktayı belirleyin; sonra sensörü, bağlantıyı, kontrolü ve korumayı aynı sistem içinde değerlendirin.
