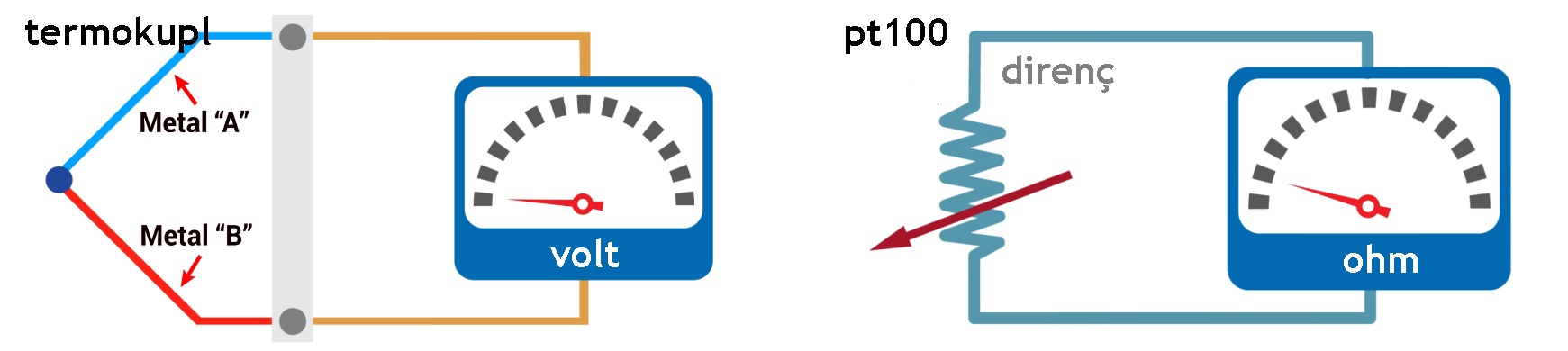

Termokupl ve RTD (Pt100) karşılaştırması
Değerli üyelerimiz, birçok noktadan kafa karışıklığına neden olan "makinamda pt100 mü termokupl'mü seçsem" sorusuna cevap aramak için aşağıdaki değerlendirmeleri hazırladık.

Sıcaklık aralığı:
İlk olarak, sıcaklık aralıklarındaki farkı göz önünde bulundurun. Noble Metal Termokupllar 3.100 F (1700 derece) 'ye ulaşırken, standart (Pt100) RTD'ler 600 F (300 derece) sınırına ve genişletilmiş aralıklı RTD'ler 1.100 F (600 derece)  sınırına sahiptir.

Maliyet:
Bir düz gövde termokupl, bir düz gövde RTD'den 2 ila 3 kat daha ucuzdur. Bir termokupl kafa tertibatı, eşdeğer bir RTD kafa tertibatından kabaca% 50 daha ucuzdur.

Doğruluk, Doğrusallık ve Kararlılık:
Genel bir kural olarak, RTD'ler termokupllardan daha doğrudur. Bu özellikle düşük sıcaklık aralıklarında geçerlidir. RTD'ler de daha kararlıdır ve termokupllardan daha iyi doğrusallığa sahiptir. Doğruluk, doğrusallık ve kararlılık birincil endişelerinizse ve uygulamanız bir RTD'nin sıcaklık sınırları içindeyse, RTD'ye gidin.

Dayanıklılık:
Sensör endüstrisinde RTD'ler, termokupllara kıyasla daha az dayanıklı bir sensör olarak kabul edilir. Ancak REOTEMP, RTD sensörlerimizin dayanıklılığını büyük ölçüde geliştiren üretim teknikleri geliştirmiştir. Bu teknikler REOTEMP'in RTD'lerini dayanıklılık açısından termokupllarla neredeyse eşdeğer kılmaktadır.

Tepki Süresi:
RTD'ler topraklanamaz. Bu nedenle, topraklanmış termokupllardan daha yavaş tepki süresine sahiptirler. Ayrıca, termokupllar RTD'lerden daha küçük çaplı bir kılıfın içine yerleştirilebilir. Daha küçük bir kılıf çapı tepki süresini artıracaktır. Örneğin, 1/16 ”çapındaki topraklanmış termokupl. kılıf ¼ ”dia içinde bir RTD'den daha hızlı tepki süresine sahip olacaktır. kılıf.

Bir termokuplun tepki süresi nedir?
Bir zaman sabiti, bir sensörün belirtilen koşullar altında sıcaklıktaki bir adım değişikliğinin% 63.2'sine ulaşması için gereken süre olarak tanımlanmıştır. Sensörün adım değişim değerinin% 100'üne yaklaşması için beş zaman sabiti gereklidir. Açıkta kalan bir kaynak birleşim noktalı termokupl en hızlı yanıtı sunar. Ayrıca, prob kılıf çapı ne kadar küçük olursa, yanıt o kadar hızlı olur, ancak maksimum sıcaklık daha düşük olabilir. Bununla birlikte, bazen prob kılıfının termokupl tipinin tam sıcaklık aralığına dayanamayacağını unutmayın.

Özel Hata Sınırları (SLE) nedir?
Özel Hata Sınırları: Bu termokupllar, doğruluklarını artıran daha yüksek dereceli termokupl tel ile yapılır. Standart termokupllardan daha pahalıdırlar.

Standart Hata Sınırları: Bu termokupllar standart “termokupl dereceli” kablo kullanır. Daha ucuz ve daha yaygındırlar.

MI Kablosu nedir?
MI (Mineral Yalıtımlı) kablo, termokupl tellerini birbirinden ve çevreleyen metal kılıftan yalıtmak için kullanılır. MI Kablosunda, tüpün ortasından geçen iki (veya dubleks olduğunda dört) termokupl kablosu bulunur. Tüp daha sonra magnezyum oksit tozu ile doldurulur ve tellerin düzgün şekilde izole edilmesini ve ayrılmasını sağlamak için sıkıştırılır. MI kablosu, termokupl telini korozyon ve elektrik parazitinden korumaya yardımcı olur.

Sistem Hatası Nedir?
Sistem hatası, sıcaklık sensörünün (termokupl) doğruluğu ve voltaj sinyalini birlikte okumak için kullanılan sayacın doğruluğu eklenerek hesaplanır. Örneğin, Tip K termokuplun doğruluğu 0C'nin üzerinde +/- 2.2C'dir. Metrenin +/- 1C'lik bir doğruluğa sahip olduğunu varsayalım. Bu, toplam sistem hatasının 0C'nin üzerinde +/- 3.3C olduğu anlamına gelir.

Termokupllar, direnç sıcaklık dedektörleri (RTD'ler), termistörler ve kızılötesi cihazlar arasında nasıl seçim yapılır?

Mevcut sensörlerin yanı sıra çeşitli sensörlerin özelliklerini ve maliyetlerini de dikkate almalısınız. Buna ek olarak, Termokupllar genellikle geniş sıcaklık aralıklarındaki sıcaklıkları ucuza ölçebilir ve çok sağlamdır, ancak RTD'ler ve termistörler kadar doğru veya kararlı değildir.

RTD'ler stabildir ve oldukça geniş bir sıcaklık aralığına sahiptir, ancak termokupllar kadar sağlam ve ucuz değildir. Ölçüm yapmak için elektrik akımı kullanılmasını gerektirdiklerinden, RTD'ler kendi kendine ısınmadan kaynaklanan yanlışlıklara maruz kalırlar. Termistörler RTD veya termokupllardan daha doğru olma eğilimindedir, ancak çok daha sınırlı bir sıcaklık aralığına sahiptirler. Ayrıca kendi kendine ısınmaya maruz kalırlar. Kızılötesi Sensörler, diğer cihazlardan daha yüksek sıcaklıkları ölçmek için kullanılabilir ve bunu, ölçülen yüzeylerle doğrudan temas etmeden yapabilirsiniz. Bununla birlikte, genellikle doğru değildirler ve yüzey radyasyon verimliliğine (veya daha kesin olarak yüzey emisyonuna) duyarlıdırlar. Fiber optik kablolar kullanarak, doğrudan görüş alanı içinde olmayan yüzeyleri ölçebilirler.

Son söz:

>> Eğer sıcaklık ölçmeniz gereken yerde hakikaten sağlıklı ve doğru bilgi gerekiyor ise (0 ile 300 derece) PT100 (RTD) kullanmanız daha uygundur. Evet termokupl sensörlere göre daha pahalı olabilir ama yapacak başka bir şey yok.

>> Eğer yüzde 1 civarında olası sapma benim işimi görür derseniz, Jtipi başta olmak üzere termokupl (T/C) ürünlerini seçebilirsiniz. Fiyatları ve okuyucu cihazları daha ucuzdur.
