K tipi (Nicr-Ni) sensör nedir?
K tipi (Nicr-Ni) sensörler, termoelektrik çiftlerden oluşan bir ısı sensörüdür. Bu sensörler, nikel-krom (NiCr) ve nikel (Ni) elementlerinden yapılmıştır. Genellikle, 0 ila 1100 derece C arasındaki sıcaklıkları ölçmek için kullanılırlar.

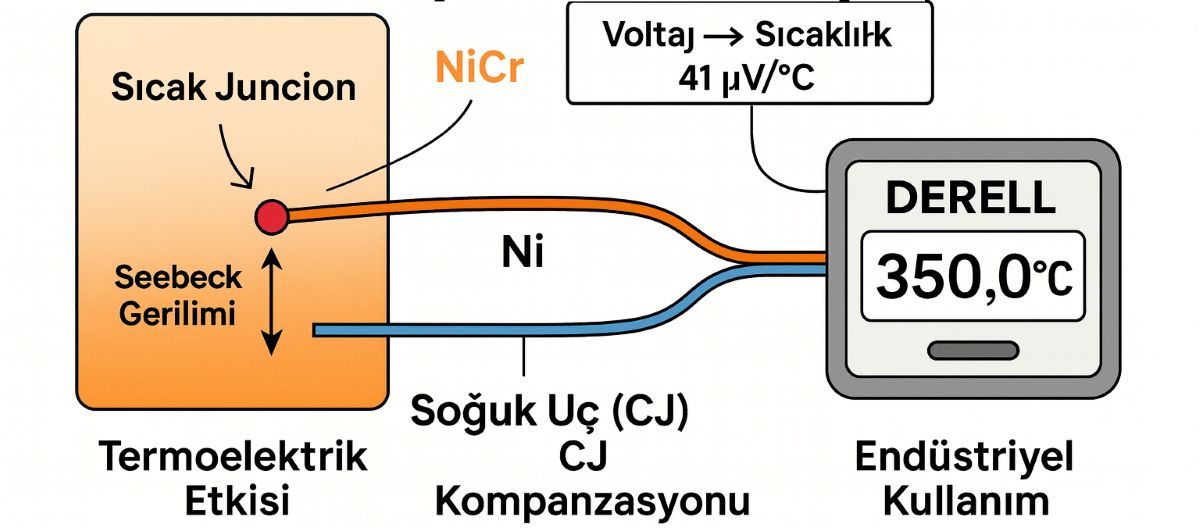

K tipi sensörler, sıcaklığa bağlı bir gerilim oluşturarak çalışırlar. İki farklı metalin birleştiği noktada bir termoelektrik gerilim üretilir. Bu gerilim, sıcaklık arttıkça artar. K tipi sensörler, özellikle endüstriyel uygulamalarda kullanılır.
DERELL
Termokupl Sensör Eğitimi – K Tipi (NiCr–Ni)
Simülasyon Kontrolleri
Sensör Okuma Bilgileri
Gerçek Proses: 200.0 °C
Termokupl Gerilimi: 0.000 mV
CJ Kompanzasyonlu Gösterge: 200.0 °C
Ölçüm Hatası: +0.0 °C
Eğitici Noktalar
Seebeck etkisi: K tipi için yaklaşık 41 µV/°C. Gerilim, sıcak uç ile soğuk uç arasındaki farkla orantılıdır.
CJ kompanzasyonu: Cihaz, referans (soğuk uç) sıcaklığını ekleyerek gerçek süreci hesaplar.
Gürültü: Ortam ve kablo koşulları mV sinyaline karışır. Gürültü arttıkça ölçüm hatası büyür.
Bağlantı: Uzatma için kompanzasyon kablosu kullanılmalıdır; bakır kablo ekleri hataya yol açar.
Kısa Açıklama
K tipi (NiCr–Ni) termokupl, sıcak uçta oluşan termoelektrik gerilim üzerinden sıcaklığı okur. Cihaz, CJ kompanzasyonu ile referans sıcaklığını hesaba katar ve ekrandaki değeri üretir. Bu simülasyonda proses ısısı dalgalanır; sensör gerilimi, gürültü ve CJ ayarına göre cihazın gösterdiği değer değişir.
K tipi sensörlerin en büyük avantajı, geniş ölçüm aralığı ve dayanıklılığıdır. Yüksek sıcaklıklara uzun süre maruz kaldıklarında dahi, ölçüm kararlılığı açısından güvenilir sonuçlar verebilirler. Bu yüzden metalurji, seramik fırınları, cam endüstrisi gibi zorlayıcı proseslerde sıkça tercih edilirler.
Ayrıca, K tipi termokupllar piyasada yaygın bulunabilirlik açısından avantajlıdır. Hem farklı uzunluklarda hem de koruyucu kılıf seçenekleriyle bulunabilir. Bu çeşitlilik, sensörün montajını ve kullanımını uygulamaya göre uyarlamayı kolaylaştırır.
Bununla birlikte, doğruluk hassasiyeti çok kritik olan laboratuvar uygulamalarında K tipi sensörler yerine daha hassas tipler (örneğin T veya N tipi) tercih edilebilir. Çünkü K tipinde yüksek sıcaklıklarda drift oluşabilir ve kalibrasyon ihtiyacı doğar.
Kendi tecrübeme göre, K tipi sensör kullanırken kablo bağlantılarında yapılan küçük hatalar bile ölçüm sapmasına yol açabiliyor. Bu nedenle, kablo uzatmalarında mutlaka kompanzasyon kabloları kullanılmalı. Ayrıca, sahada uzun ömür için kablonun nem ve oksidasyona karşı korunmasına dikkat edilmeli.
Sonuç olarak, K tipi (Nicr-Ni) termokupllar uygun maliyetli, sağlam ve çok yönlü sıcaklık ölçüm çözümleri sunar. Ancak her uygulamanın ihtiyacına göre sensör tipi seçilmeli, özellikle de uzun süreli yüksek sıcaklık proseslerinde düzenli kalibrasyon ve bakım ihmal edilmemelidir.
