Hız döngüsü (speed loop) nedir?

Yük artınca hız döngüsü ne yapar? Hedef 1500 rpm. Yük artınca gerçek hız kısa süreli 1420 rpm olur. Motor torku yükselince hız hedefe geri gelir. Eğriler ve animasyon süresi öğretici bir örnektir; cihaz ölçümü değildir. Yük artınca hız döngüsü ne yapar? Başlat Durdur / sıfırla 1500 rpm 1420 rpm Yük arttı Hız hedefi - - - Gerçek hız ━ Motor torku ━ Yükün istediği tork - - - Zaman → Şematik örnek: hız toparlanır; artan yük için motor torku yüksek kalır.

Hız döngüsü (speed loop) nedir?

Hız döngüsü, motorun hedef hızı ile gerçek hızını sürekli karşılaştıran ve aradaki farkı azaltmak için tork talebini düzenleyen kontrol mekanizmasıdır. Servo motor sistemlerinde bu işlem çoğunlukla servo sürücünün içinde yapılır. Temel amaç, yük değişse de motor hızını istenen değere yakın tutmaktır. Bu, bir kapalı çevrim kontrol örneğidir.

1500 rpm isteyen bir konveyörde ne olur?

Konveyör motorunun hız hedefi 1500 rpm olsun. Banda ağır bir ürün geldiğinde karşı koyan yük artar ve motor hızı kısa süreliğine 1420 rpm değerine düşsün. Sürücü 80 rpm hız hatası görür. Hız regülatörü daha fazla tork ister; iç akım döngüsü bu talebi motor akımını düzenleyerek uygular. Yeterli kapasite varsa motor yeniden hedef hızına yaklaşır.

Üstteki grafikte mavi çizgi gerçek hızı, turuncu çizgi motor torkunu gösterir. “Başlat” düğmesiyle aynı zaman çizgisindeki hız düşüşünü ve tork artışını birlikte izleyebilirsin. Yeni yük bantta kaldığı sürece gereken tork da yüksek kalır. Eğriler öğretici bir örnektir; belirli bir sürücünün tepki süresini veya performansını temsil etmez. Hareketi azalt tercihi açıkken grafik sabit gösterilir.

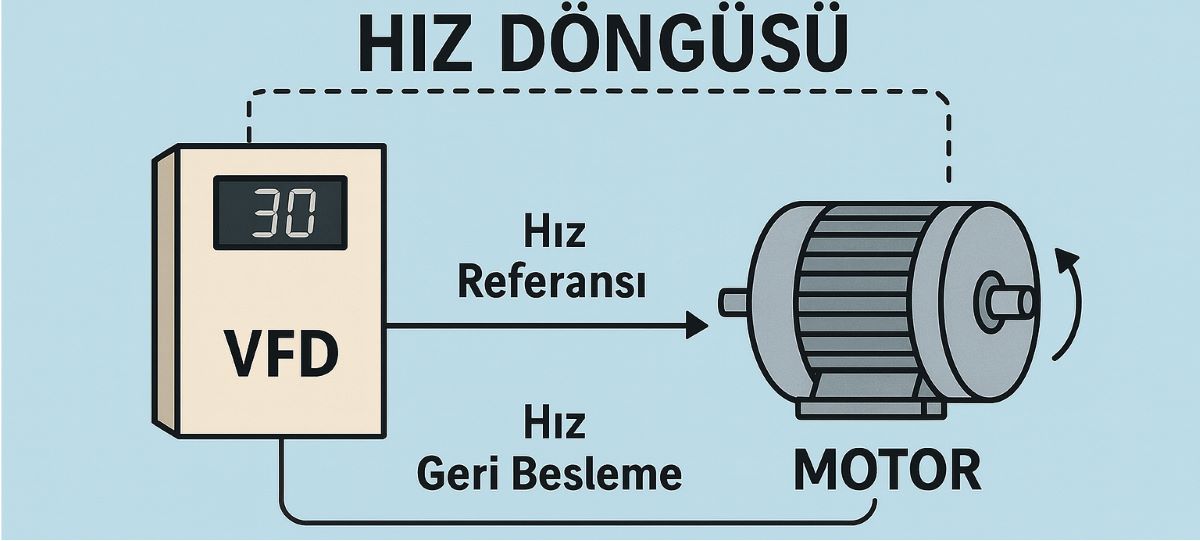

Döngüyü kapatan şey geri beslemedir

İşlem sürekli tekrarlanır: hedef hız belirlenir, gerçek hız alınır, hata hesaplanır ve tork komutu güncellenir. Basit ifade hız hatası = hedef hız − gerçek hız şeklindedir. Pozitif hata, seçilen pozitif dönme yönünde hızlandırıcı tork talebini artırır. Negatif hata ise koşula göre sürme torkunun azaltılmasını veya frenleyici tork uygulanmasını gerektirebilir.

Hız bilgisi çoğunlukla bir enkoder veya resolver üzerinden elde edilir. Geri besleme sistemi, mil konumunun zaman içindeki değişiminden hızı hesaplayabilir. Artırımlı enkoder ve mutlak enkoder farklı konum bilgileri üretir; hız ölçümünün kalitesi ayrıca çözünürlüğe, örneklemeye, sinyal kalitesine ve filtrelemeye bağlıdır.

Hız, akım ve konum döngüsü aynı iş değildir

Akım döngüsü, motor akımını istenen değere götürür ve tipik servo yapısında en hızlı iç döngüdür. Tork üretiminin elektriksel tarafını yönetir. Akım döngüsü kazancı bununla ilgilidir.

Hız döngüsü, hız hatasına göre bu iç döngüye bir tork veya tork üreten akım referansı verir. Vektör kontrollü AC motorlarda bu genellikle q ekseni akım talebi ile ilişkilidir; toplam faz akımıyla her koşulda bire bir aynı şey değildir.

Konum döngüsü, pozisyon kontrolünde konum hatasından hız referansı üretir. Tipik sıralama konum → hız → akım → motor şeklindedir. Pozisyon kazancı, hız kazancından farklıdır. Yalnız hız kontrolü yapılan bir uygulamada dış konum döngüsünün çalışması şart değildir.

Hız döngüsü kazancı motorun hız ayarı mı?

Hayır. Hız referansı motorun kaç rpm dönmesini istediğini; döngü kazancı ise hata oluşunca kontrolün nasıl tepki vereceğini belirler. Kazancı iki katına çıkarmak, motor hızını iki katına çıkarmak anlamına gelmez.

Birçok sürücü hız regülatöründe PI kontrol kullanır. Oransal P bileşeni, mevcut hataya hemen tepki verir. İntegral I bileşeni, zaman içinde biriken hataya göre düzeltme oluşturur; uygun ve sınırlandırılmamış çalışma koşullarında kalıcı hız farkını gidermeye yardımcı olur. Çok düşük kazanç yavaş toparlanma, aşırı kazanç ise salınım, titreşim veya gürültü oluşturabilir.

Kp, Ki ve integral zamanı farklı üreticilerde farklı ölçeklerle verilebilir. İntegral zamanıyla ayarlanan yapılarda zamanın küçülmesi daha güçlü integral etki anlamına gelebilir. Bu nedenle başka sürücüden alınan rakamlar doğrudan taşınmaz. Bant genişliği de kontrolün değişimlere ne kadar hızlı cevap verebildiğini anlatır; motorun rpm değeri veya PWM anahtarlama frekansı değildir.

Enkoder olmadan hız döngüsü olabilir mi?

Olabilir. Bazı sensörsüz vektör kontrol yöntemleri, elektriksel ölçümler ve motor modeliyle hız tahmini üretir; hız regülatörü bu tahmini kullanır. Tahmin kalitesi çalışma koşuluna bağlıdır. Özellikle çok düşük hız ve sıfıra yakın çalışma için sürücünün belirtilen yetenekleri incelenmelidir.

Buna karşılık yalnız V/f kontrolü ile frekans vermek, mil hızının ölçülüp hassas biçimde düzeltildiği anlamına gelmez. Asenkron motorun hızı yükle değişen kaymadan etkilenir. Kayma kompanzasyonu bu farkı azaltabilir; enkoderli geri beslemenin sağladığı ölçümle aynı değildir.

Hız hedefe ulaşmıyorsa önce neye bakılır?

Hız düşerken tork veya akım sınırda kalıyorsa, kazancı artırmak yeni kapasite yaratmaz. Motor boyutu, yük, mekanik sıkışma ve aşırı yük koşulları değerlendirilir. Talep kullanılabilir torku aşıyorsa hız kaybı, hatta motorun durması görülebilir.

Hız hedef çevresinde dalgalanıyorsa, kazançların yanında kaplin esnekliği, mekanik boşluk, rezonans ve geri besleme gürültüsü incelenir. Sürücü ayarlarında önce doğru motor ve enkoder bilgileri doğrulanır; ardından uygun otomatik ayar veya üreticinin ayar yöntemi kullanılır. Hız referansı, gerçek hız ve akım/tork birlikte kaydedilir. Sistem doğruluğu, yalnız tek bir kazanç rakamıyla açıklanamaz.
