Vakum sensörleri ve vakum transmitterleri, atmosfer basıncının altındaki basınçları ölçmek, izlemek ve otomasyon sistemlerine aktarmak için kullanılır. Endüstride vakum; vantuzlu taşıma sistemlerinden paketleme makinelerine, vakum pompalarından kurutma proseslerine ve yüksek vakum uygulamalarına kadar çok farklı seviyelerde karşımıza çıkar.

Bu nedenle “vakum sensörü” tek bir ölçüm teknolojisini ifade etmez. Ölçülecek basınç aralığına göre piezorezistif, kapasitif, termal iletkenlik tabanlı Pirani veya iyonizasyon tipi ölçüm yöntemleri kullanılabilir.

Basınç transmitterlerinin genel çalışma mantığı için basınç transmitteri nedir? sayfasını da inceleyebilirsiniz.

Vakum nedir?

Vakum, bir ortamın basıncının çevresindeki atmosfer basıncından daha düşük olması durumudur.

Günlük endüstriyel kullanımda “vakum oluşturmak”, kapalı veya yarı kapalı bir hacimden gazın bir bölümünü uzaklaştırarak basıncı atmosfer basıncının altına düşürmek anlamına gelir.

Tam vakum ise teorik olarak hiçbir gaz molekülünün bulunmadığı ve mutlak basıncın sıfıra yaklaştığı ideal sınırdır. Pratik sistemlerde gerçek anlamda 0 Pa mutlak basınca ulaşılmaz.

Vakumun fiziksel ve teknolojik kullanım alanlarını vakum teknolojisi nedir ve hangi alanlarda kullanılır? bölümünde ayrıntılı olarak ele alıyoruz.

Vakum negatif basınç mıdır?

Sahada vakum çoğu zaman negatif bar olarak ifade edildiği için “negatif basınç” denir. Ancak negatif olan, çoğunlukla atmosfer basıncına göre ölçülen manometrik değerdir.

Mutlak basınç negatif olmaz.

Temel ilişki:

P_mutlak = P_atmosfer + P_gauge

şeklindedir.

Örneğin atmosfer basıncı yaklaşık 1,013 bar absolute iken bir sensör:

-0,8 bar gauge

gösteriyorsa yaklaşık mutlak basınç:

1,013 - 0,8 ≈ 0,213 bar absolute

olur.

Yani göstergede “-0,8 bar” görmek, sistemde negatif mutlak basınç olduğu anlamına gelmez.

Bu ayrımı doğru yorumlamak için atmosferik basınç ve basınç birimleri sayfaları yardımcı olacaktır.

Vakum sensörü ile vakum pompası aynı şey midir?

Hayır. Sistemde iki farklı görev vardır:

Vakum pompası: Gazı sistemden uzaklaştırarak vakumu oluşturur.

Vakum sensörü: Pompanın ve sistemin oluşturduğu basınç seviyesini ölçer.

Kontrollü bir vakum sisteminde yalnızca güçlü bir pompa kullanmak yeterli değildir. Gerçek vakum seviyesinin ölçülmesi, kaçakların fark edilmesi, pompanın devreye alınması veya durdurulması ve prosesin kararlı tutulması için sensör geri bildirimi gerekir.

Bu nedenle sensör seçimi yapılırken pompanın ulaşabildiği son basınç, pompalama kapasitesi ve prosesin istediği vakum seviyesi birlikte değerlendirilmelidir.

Pompa tarafında seçim yapıyorsanız vakum pompası seçerken nelere dikkat edilmeli? yazısına da bakabilirsiniz.

Vakum sensörü ne ölçer?

Vakum sensörü, uygulamasına göre:

• Atmosfere göre negatif gauge basıncı
• Mutlak basıncı
• İki nokta arasındaki fark basıncını

ölçebilir.

Bir vantuz sisteminde çoğu zaman atmosfer referanslı negatif basınç yeterliyken, yüksek vakum proseslerinde mutlak basınç ölçümü gerekir.

Bu nedenle sensör etiketindeki sadece “-1...0 bar” veya “0...1000 mbar” aralığına bakmak yeterli değildir; sensörün absolute, gauge veya differential referansından hangisini kullandığı da bilinmelidir.

Vakum nasıl ölçülür?

Vakum seviyesi tek bir teknolojiyle bütün aralık boyunca hassas biçimde ölçülemez. Atmosfere yakın vakum ile çok yüksek vakum arasında basınç birkaç büyüklük mertebesi değişebilir.

Bu nedenle kullanılan ölçüm yöntemi vakum aralığına göre seçilir.

Genel basınç ölçüm prensipleri için basınç ölçme ve kontrol cihazları bölümüne bakabilirsiniz.

Piezorezistif ve diyaframlı vakum sensörleri

Endüstriyel makinelerde atmosfere yakın vakum değerlerinin ölçümünde diyafram tabanlı elektronik sensörler sık kullanılır.

Basınç değiştiğinde sensör içerisindeki diyafram çok küçük miktarda şekil değiştirir. Bu mekanik değişim piezorezistif veya benzeri algılama elemanlarıyla elektriksel sinyale çevrilir.

Bu teknoloji özellikle:

• Vantuz sistemleri
• Vakumlu taşıma
• Paketleme makineleri
• Genel makina otomasyonu

gibi uygulamalarda kullanışlıdır.

Kapasitif vakum sensörleri ve kapasitans manometreler

Kapasitif ölçümde basınç farkı ince bir diyaframı saptırır. Diyaframın konumu değiştikçe elektriksel kapasitans değişir ve bu değer basınca dönüştürülür.

Kapasitif diyafram ölçerler özellikle hassas mutlak basınç ölçümünde kullanılır.

Bazı kapasitans manometrelerinin önemli avantajı, ölçümün gazın termal özelliklerinden ziyade doğrudan mekanik basınç etkisine dayanmasıdır.

Pirani vakum ölçeri nasıl çalışır?

Pirani ölçer, gazın termal iletkenliğinden yararlanır.

Sensör içerisinde elektrikle ısıtılan ince bir eleman bulunur. Ortamdaki gaz molekülleri bu elemandan ısı taşır.

Basınç azaldıkça gaz molekülü sayısı azalır ve telden uzaklaştırılan ısı miktarı değişir. Sensör elektroniği bu değişimi vakum seviyesiyle ilişkilendirir.

Pirani prensibi birçok orta ve düşük basınç vakum uygulamasında yaygındır; ancak gösterge cevabı gaz türünden etkilenebilir.

Vakum ölçüm prensiplerini daha ayrıntılı görmek için vakum sensörü nedir ve nasıl çalışır? yazısını inceleyebilirsiniz.

İyonizasyon tipi vakum ölçerler

Basınç çok daha düşük seviyelere indiğinde diyafram veya termal iletkenlik yöntemleri yeterli olmayabilir.

Yüksek ve ultra yüksek vakum uygulamalarında sıcak katot veya soğuk katot iyonizasyon ölçerleri kullanılabilir.

Bu sistemlerde kalan gaz molekülleri iyonlaştırılır ve ortaya çıkan iyon akımı üzerinden basınç tahmin edilir.

Penning tipi ölçerler, soğuk katot prensibiyle çalışan yüksek vakum ölçerlerinin bilinen örneklerinden biridir.

Her vakum uygulamasında aynı sensör kullanılabilir mi?

Hayır. Vakum sensörü seçimindeki en önemli konulardan biri budur.

Bir vantuz sisteminin -0,6 bar civarındaki negatif gauge basıncını ölçmek ile bir vakum odasındaki çok düşük mutlak basıncı ölçmek tamamen farklı işlerdir.

Yanlış ölçüm teknolojisi seçilirse:

• Sensör ölçüm aralığının dışında kalabilir
• Çözünürlük yetersiz olabilir
• Okuma gaz türünden etkilenebilir
• Sensör sürekli alt veya üst sınıra dayanabilir
• Kontrol sistemi yanlış alarm üretebilir

Bu yüzden önce prosesin gerçek basınç aralığı belirlenmelidir.

Vakum seviyesi neden sensör seçiminde önemlidir?

“Vakum var mı?” sorusu tek başına yeterli değildir.

Sistemin:

• Atmosfere yakın kaba vakumda mı
• Daha düşük mutlak basınçta mı
• Yüksek vakumda mı

çalıştığı bilinmelidir.

Vakum sınıflarının kesin sınırları kaynağa ve uygulamaya göre değişebilir. Bu nedenle sensör seçerken yalnızca “düşük / yüksek vakum” adlandırmasına değil, üreticinin verdiği gerçek ölçüm aralığına bakılmalıdır.

Vakum sensörlerinde hangi çıkışlar kullanılır?

Endüstriyel vakum sensörlerinde uygulamaya göre farklı çıkış seçenekleri bulunabilir:

• 4–20 mA analog çıkış
• 0–10 V analog çıkış
• Anahtarlama çıkışı
• Dijital haberleşme

Analog çıkış bir PLC, gösterge veya kontrol cihazında ölçeklenerek gerçek mühendislik birimine dönüştürülebilir.

Örneğin sensörün katalog aralığı:

-1...0 bar gauge

ve çıkışı:

4–20 mA

ise PLC içerisinde 4 mA değeri bir uç noktaya, 20 mA diğer uç noktaya karşılık gelecek şekilde ölçekleme yapılır.

Burada üreticinin sinyal yönü mutlaka kontrol edilmelidir; her sensörde “4 mA = en düşük vakum” şeklinde evrensel bir kural yoktur.

Vakum şalteri ile vakum transmitterinin farkı nedir?

Vakum şalteri, belirlenen vakum seviyesine ulaşıldığında dijital aç/kapa sinyali üretir.

Vakum transmitteri ise gerçek vakum seviyesini sürekli bir analog veya dijital değer olarak kontrol sistemine aktarır.

Örneğin bir robot vantuzunda yalnızca:

“parça tutuldu / tutulmadı”

bilgisi gerekiyorsa vakum şalteri yeterli olabilir.

Ancak:

• Vakum seviyesini sürekli izlemek
• Kaçak eğilimini takip etmek
• Alarm seviyelerini değiştirmek
• Pompa veya ejektörü modüle etmek

isteniyorsa transmitter tipi ölçüm daha fazla bilgi sağlar.

Vantuz sistemlerinde vakum sensörü neden kullanılır?

Vakumlu taşıma sistemlerinde yalnızca vakum oluşturmak yeterli değildir; parçanın gerçekten tutulup tutulmadığının doğrulanması gerekir.

Kompakt sensör veya vakum şalteri:

• Vantuzun parçaya oturduğunu
• Vakumun yeterli seviyeye ulaştığını
• Taşıma sırasında kaçak oluşmadığını

kontrol sistemine bildirebilir.

Bu yüzden merkezi olmayan vakum sistemlerinde sensörün vantuz veya ejektöre yakın montajı hızlı ve anlamlı geri bildirim sağlayabilir.

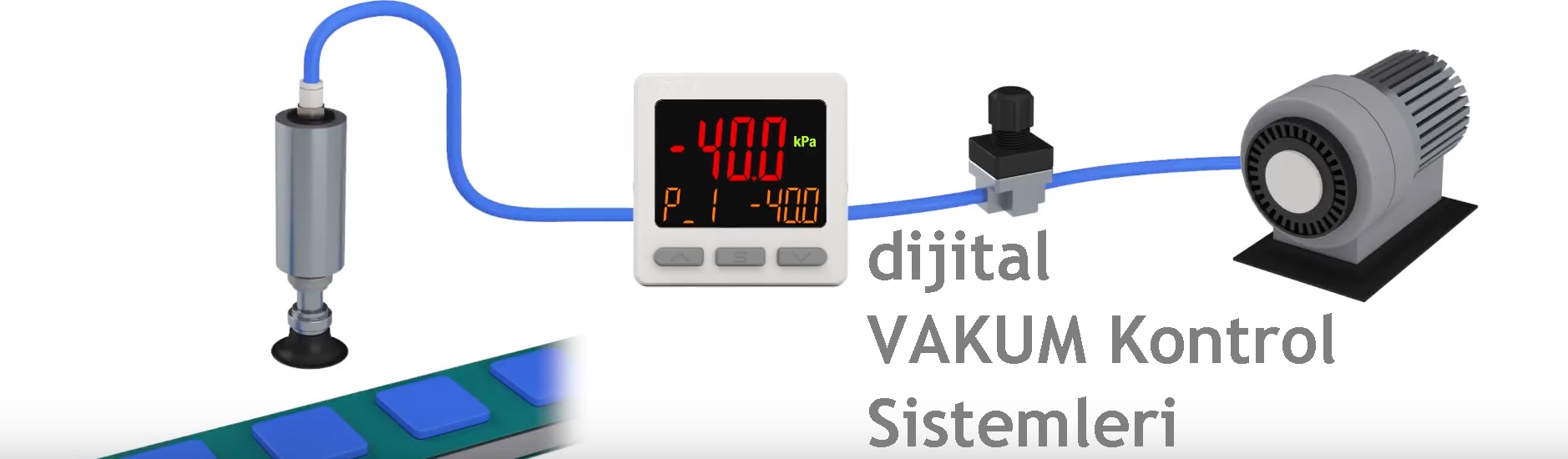

Vakum pompası ile sensör birlikte nasıl çalışır?

Bir otomasyon sisteminde pompa veya vakum jeneratörü vakumu oluşturur, sensör gerçek basıncı ölçer ve PLC ya da kontrolör bu bilgiyi kullanarak sistemi yönetir.

Basit bir kontrol döngüsü:

1. Vakum pompası devreye girer.
2. Sensör vakum seviyesini ölçer.
3. Ayarlanan seviyeye ulaşıldığında kontrol sistemi gerekli işlemi başlatır.
4. Vakum düşerse kaçak veya parça kaybı alarmı üretilebilir.

Sensör tarafı ile vakum pompası seçimini birbirinden bağımsız düşünmemek gerekir.

Pompa yeterli son vakuma ulaşamıyorsa sensör doğru ölçse bile proses hedef değerine gelemez. Aynı şekilde yanlış sensör kullanılırsa iyi çalışan pompanın performansı yanlış yorumlanabilir.

Vakum sensörü seçerken nelere dikkat edilmeli?

1. Ölçüm aralığı
Sensörün minimum ve maksimum basıncı prosesin gerçek çalışma aralığını kapsamalıdır.

2. Basınç referansı
Gauge, absolute veya differential ölçümden hangisinin gerektiği belirlenmelidir.

3. Sensör teknolojisi
Piezorezistif, kapasitif, Pirani veya iyonizasyon teknolojisi gereken vakum seviyesine uygun olmalıdır.

4. Çıkış tipi
PLC veya kontrol cihazının 4–20 mA, 0–10 V, dijital çıkış veya haberleşme ihtiyacı dikkate alınmalıdır.

5. Proses bağlantısı
Diş çapı, flanş tipi ve mekanik montaj sensörle uyumlu olmalıdır.

6. Akışkan veya gaz türü
Özellikle termal vakum ölçerlerde gaz türü ölçüm sonucunu etkileyebilir.

7. Sıcaklık
Proses ve ortam sıcaklığı sensörün izin verilen çalışma sınırları içerisinde olmalıdır.

8. Kirlenme riski
Yağ buharı, toz, yoğunlaşan buhar veya proses artıkları sensör performansını etkileyebilir.

9. Doğruluk ve tekrarlanabilirlik
Sadece katalogdaki maksimum doğruluk değerine değil, prosesin gerçekten ne kadar hassas ölçüm istediğine bakılmalıdır.

Vakum sensörü ile vakum pompası seçimi neden beraber yapılmalı?

Bir pompanın katalogdaki “ultimate pressure” değeri ile sistemin çalışma vakumu aynı şey değildir.

Gerçek sistemde:

• Pompalama hızı
• Hacim
• Boru ve hortum çapları
• Kaçaklar
• Valfler
• Proses gaz yükü

ulaşılabilen vakum seviyesini etkiler.

Bu yüzden sensör aralığı, yalnızca pompanın katalogdaki en düşük basıncına bakılarak seçilmemelidir.

Vakum pompası tarafında kapasite, son basınç, yağlı veya kuru çalışma ve bakım şartlarını vakum pompası seçim rehberinde inceleyebilirsiniz.

Vakum kaçağı sensörden anlaşılır mı?

Doğrudan kaçağın yerini göstermez, ancak basınç trendi önemli ipuçları verebilir.

Pompa kapatıldıktan sonra vakum seviyesi normalden daha hızlı bozuluyorsa:

• Hortum veya bağlantı kaçağı
• Vana sızıntısı
• Vantuz kaçırması
• Proses içerisinden gaz çıkışı

gibi nedenler araştırılabilir.

Bu tür karşılaştırmalarda sensörün kararlı ve kalibre edilmiş olması önemlidir.

Vakum sensörü bakım ve kalibrasyonu

Vakum sensörleri zaman içerisinde kirlenme, sıcaklık etkisi, mekanik zorlanma veya elektronik sapma nedeniyle ölçüm hatası gösterebilir.

Bakım sırasında:

• Proses bağlantısı kontrol edilmeli
• Sensör yüzeyi üretici talimatına uygun temizlenmeli
• Elektrik bağlantıları kontrol edilmeli
• Okuma, uygun referans ölçerle karşılaştırılmalı

ve gerekiyorsa kalibrasyon yapılmalıdır.

Ayrıntılı işlem için vakum sensörlerinin bakımı ve kalibrasyonu sayfasını inceleyebilirsiniz.

Vakum sensörlerinin kullanıldığı yerler

Endüstriyel vakum ölçümü çok farklı alanlarda kullanılır:

• Vakumlu taşıma ve robotik tutucular
• CNC ve vakum tablaları
• Ambalaj makineleri
• Vakum kurutma
• Vakum fırınları
• Laboratuvar sistemleri
• Yarı iletken ve kaplama prosesleri
• Sızdırmazlık testleri
• Merkezi vakum sistemleri

gibi uygulamalarda sensör geri bildirimi proses kontrolünün önemli bir parçasıdır.

Vakum teknolojisinin daha geniş endüstriyel kullanım alanlarını vakum teknolojisinin kullanım alanları sayfasında bulabilirsiniz.

Vakum sistemlerinde yeni ölçüm ve kontrol yaklaşımı

Modern vakum sistemlerinde yalnızca tek bir basınç değerini görmek yerine sensör verisi PLC veya kontrol sisteminde sürekli izlenebilir.

Bu sayede:

• Vakum oluşturma süresi
• Pompa çalışma süresi
• Basınç kaybı
• Kaçak eğilimi
• Enerji tüketimi

gibi bilgiler karşılaştırılabilir.

Vakum teknolojilerindeki gelişmeler için vakum teknolojilerindeki yenilikler bölümüne bakabilirsiniz.

Vakum sensörlerinde sık yapılan seçim hataları

“-1...0 bar” sensörü her vakumu ölçer sanmak: Bu tip sensörler genellikle atmosfere yakın endüstriyel vakum içindir; yüksek vakum ölçümü farklı teknoloji gerektirir.

Gauge ve absolute değerleri karıştırmak: -0,9 barg ile 0,9 bara aynı basınç değildir.

Pompanın ultimate pressure değerine göre sensör almak: gerçek proses çalışma noktası ayrıca değerlendirilmelidir.

Gaz türünü dikkate almamak: özellikle Pirani gibi termal ölçerlerin cevabı gazın termal özelliklerinden etkilenebilir.

Sensör çıkış yönünü varsaymak: 4–20 mA ölçeklemesinin hangi uçta hangi basınca karşılık geldiği katalogdan doğrulanmalıdır.

Kirli prosese doğrudan sensör bağlamak: yağ, partikül veya yoğunlaşabilir buhar ölçüm elemanını etkileyebilir.

Vakum sensörleri kısaca

Vakum sensörü, atmosfer basıncının altındaki basıncı ölçen ve bu bilgiyi gösterge veya kontrol sistemine aktaran ölçüm elemanıdır.

Doğru sensör seçiminin temelinde:

ölçüm aralığı + absolute/gauge referansı + sensör teknolojisi + proses gazı + çıkış tipi

bulunur.

Ve vakum sisteminin iki tarafını birbirinden koparmamak gerekir:

Vakum pompası vakumu oluşturur; vakum sensörü oluşan gerçek basıncı ölçer.

Bu nedenle pompa, sensör ve kontrol sistemi birlikte değerlendirilirse daha güvenilir ve daha kararlı bir vakum prosesi elde edilir.

---

Vakum hakkında ilgili konular

Vakum sensörleri:
Vakum sensörü nedir ve nasıl çalışır? | Vakum sensörü bakım ve kalibrasyonu | Vakum sensörleri ve vakum sistemleri SSS

Vakum pompaları:
Vakum pompası seçerken nelere dikkat edilmeli? | Vakum pompaları hakkında sorular

Vakum teknolojisi:
Vakum teknolojisi nedir ve nerelerde kullanılır? | Vakum teknolojilerindeki yenilikler

Basınç ölçümü:
Basınç transmitterleri | Basınç okuma ve kontrol cihazları | Atmosferik basınç | Basınç birimleri | Basınç sensörleri ana sayfa

Vakum sensörü seçerken katalogdaki yalnızca maksimum/minimum basınç değerine bakılmamalı; ölçüm referansı, sensör teknolojisi, gaz türü, proses kirlenmesi, çıkış sinyali ve gerçek sistem çalışma noktası birlikte değerlendirilmelidir.
