Fark basınç sensörü nedir?
Differential pressure sensors (Basınç Fark Sensörleri) sistemdeki iki nokta arasındaki basınç farkını ölçen cihazlardır. Endüstriyel ve HVAC (ısıtma, ventilasyon ve havalandırma) uygulamalarında filtreler, borular ve diğer akış kısıtlayıcı cihazlar üzerindeki basınç düşümlerini ölçmek için yaygın olarak kullanılırlar. Differential pressure sensors'ın çıktısı genellikle sistemi izlemek ve kontrol etmek için kullanılabilen bir elektrik sinyalidir. Differential pressure sensors, piezoresistif, kapasitif ve elektromanyetik gibi farklı teknolojilerle temellenir ve diaphragm, bellow veya kapsül gibi çeşitli türlerde mevcuttur.
Fark basınç sensörleri çalışma prensipleri
Basınç fark sensörleri genellikle sistemdeki iki nokta arasındaki basınç farkını ölçerek çalışır. Sensörün iki kapısı vardır, basınç algılama elemanının her iki tarafında bir tanesi. Her kapıdaki basınç, algılama elemanının karşı taraflarına uygulanır ve basınç farkına yanıt verir.
Fark Basınç Sensörü (ΔP)
2.14 bar
Fark Basınç Sensörü
0.02 bar

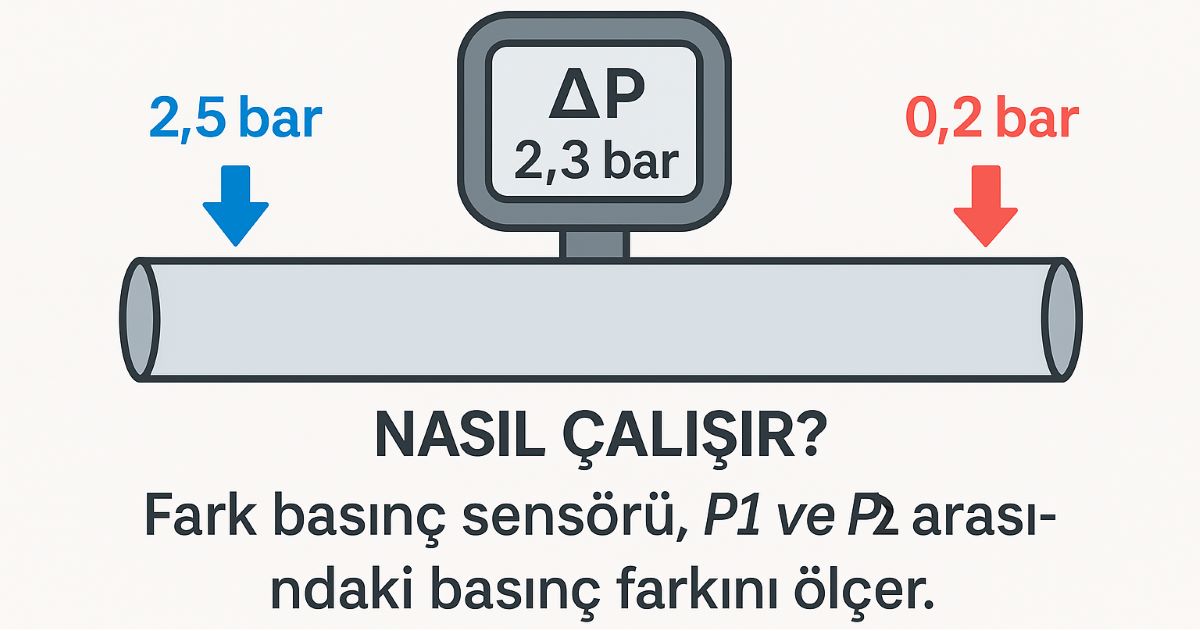

Nasıl çalışır?
Fark basınç sensörü, iki farklı noktadaki basıncı (P1 ve P2) algılar ve aradaki farkı (ΔP = P1 - P2) dijital olarak gösterir.
Örneğin; bir filtrenin giriş ve çıkış basıncı izlenerek filtre tıkanıklığı kolayca tespit edilebilir.
Fark basınç sensörü, iki farklı noktadaki basıncı (P1 ve P2) algılar ve aradaki farkı (ΔP = P1 - P2) dijital olarak gösterir.
Örneğin; bir filtrenin giriş ve çıkış basıncı izlenerek filtre tıkanıklığı kolayca tespit edilebilir.
Seviye ölçümü, debi kontrolü ve HVAC sistemlerinde yaygın olarak kullanılır.
Piezoresistif basınç sensörleri, silisyum gibi bir yarı iletken malzemeden yapılmış küçük ve esnek bir eleman kullanır. Eleman, basınç farkı tarafından şekillendirilir ve elektrik direncinde bir değişmeye neden olur. Bu direnç değişimi daha sonra bir ölçüm cihazı veya denetleyici tarafından okunabilen bir elektrik sinyaline dönüştürülür.
Kapasitif basınç sensörleri, iki yönlü levhaları ayıran küçük ve esnek bir diaphragm kullanır. Diaphragm, basınç farkı tarafından şekillendirildiğinde, levhalar arasındaki kapasitans değişir. Bu kapasitans değişimi daha sonra bir elektrik sinyaline dönüştürülür.
Elektromanyetik basınç sensörleri, bir mıknatısın yakınında yer alan küçük ve esnek bir diaphragm kullanır. Diaphragm, basınç farkı tarafından şekillendirildiğinde, mıknatısı hareket ettirir ve bir tel bobininde bir akım yaratır. Bu yaratılan akım daha sonra bir elektrik sinyaline dönüştürülür.
Sensörün çıktısı, basınç farkına orantılı olan bir elektrik sinyalidir. Bu sinyal sistemi izlemek ve kontrol etmek için kullanılabilir. Çıktı bir denetleyici, PLC, veri kaydedici veya el tutulur bir metre tarafından okunabilir.
Fark basınç sensörleri nerelerde kullanılır?
Differential pressure (Basınç Farkı), sistemdeki iki nokta arasındaki basınç farkıdır. Genellikle pound başına inç (psi) veya kilopascal (kPa) gibi birimlerde ölçülür.
Differential pressure endüstriyel ve HVAC (ısıtma, ventilasyon ve havalandırma) uygulamalarında sıklıkla kullanılır. Örneğin bir HVAC sistemi, bir hava filtresi üzerindeki basınç düşümünü ölçmek için bir basınç fark sensörü kullanabilir. Basınç düşümü çok yüksekse, bu filtrenin tıkanmaya başladığını ve değiştirilmesi gerektiğini gösterir. Benzer şekilde, endüstriyel proseslerde, basınç fark sensörleri, pompalar, vanalar ve diğer akış kısıtlayıcı cihazlar üzerindeki basınç düşümünü ölçmek için kullanılır ve bu sayede proses performansını ve verimliliğini optimize etmek için kullanılır.
Basınç farkını bilmek, sistemdeki doğru basıncı ayarlamak için de yardımcı olabilir ve sistemdeki herhangi bir tıkanıklık veya sızıntıyı tespit etmeye yardımcı olabilir.
Elektronik basınç sensörleri
Elektronik basınç sensörü, bir basınç ölçümünü elektrik sinyaline dönüştüren bir cihazdır. Bu sensörler endüstriyel, otomotiv ve HVAC (ısıtma, ventilasyon ve havalandırma) uygulamalarında sıklıkla su, gaz ve diğer sıvıların basıncını ölçmek ve kontrol etmek için kullanılır.
Elektronik basınç sensörleri arasında şunlar bulunur:
+ Piezoresistif basınç sensörleri: Bu sensörler silisyum gibi bir yarı iletken malzemeden yapılmış küçük ve esnek bir eleman kullanır. Eleman, basınç tarafından şekillendirilir ve elektrik direncinde bir değişmeye neden olur. Bu direnç değişimi daha sonra bir ölçüm cihazı veya denetleyici tarafından okunabilen bir elektrik sinyaline dönüştürülür.
+ Kapasitif basınç sensörleri: Bu sensörler iki yönlü levhaları ayıran küçük ve esnek bir diaphragm kullanır. Diaphragm, basınç tarafından şekillendirildiğinde, levhalar arasındaki kapasitans değişir. Bu kapasitans değişimi daha sonra bir elektrik sinyaline dönüştürülür.
+ Elektromanyetik basınç sensörleri: Bu sensörler bir mıknatısın yakınında yer alan küçük ve esnek bir diaphragm kullanır. Diaphragm, basınç tarafından şekillendirildiğinde, mıknatısı hareket ettirir ve bir tel bobininde bir akım yaratır. Bu yaratılan akım daha sonra bir elektrik sinyaline dönüştürülür.
+ Optik basınç sensörleri: Bu sensörler bir ışık yayan diyot (LED) ve bir fotodiyot kullanarak basınç değişikliklerini algılar. Basınç değiştiğinde, diaphragm hareket ettirir ve fotodiyot tarafından algılanan ışık miktarı değişir.
Basınç sensörleri türleri arasında; mutlak basınç sensörleri, gösterge basınç sensörleri, basınç fark sensörleri, vakum basınç sensörleri, kapalı basınç sensörleri, yüksek basınç sensörleri ve düşük basınç sensörleri yer almaktadır. Her sensör türünün kendine özgü özellikleri ve avantajları vardır ve özellikle uygulama için doğru sensörü seçmek önemlidir.
