ABB ACS355 Hata Kodları 2 – Arızalar ve Çözümleri
Alarm ve hata göstergeleri

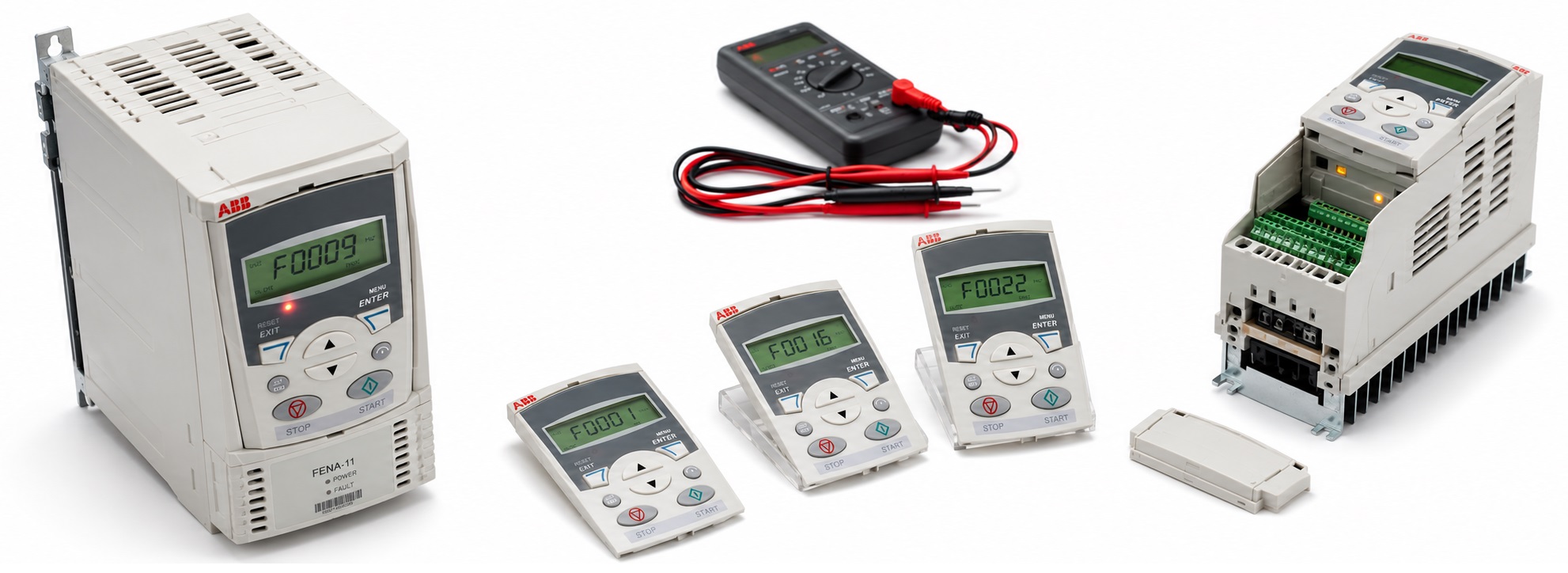

ABB ACS355 üzerinde oluşan hatalar kırmızı LED ile gösterilir. Kontrol panelindeki alarm veya hata mesajı, sürücünün normal çalışma koşullarının dışında bir durum algıladığını gösterir.
Kontrol panelinde alarmların görüntülenmesi için 1610 ALARM GÖSTER parametresi 1 (EVET) olarak ayarlanabilir.
Hata mesajının yanında parantez içerisinde görülen dört basamaklı kod, fieldbus haberleşmesinde hata tanımlaması için kullanılır. Ayrıntılı fieldbus bilgileri için ABB ACS355 Türkçe kullanım kılavuzuna bakabilirsiniz.
Resetleme nasıl yapılır?
Sürücü; temel veya gelişmiş kontrol panelinden, atanmış bir dijital giriş üzerinden veya besleme gerilimi kısa süre kesilerek resetlenebilir. Hata resetleme kaynağı 1604 HATA RESET SEÇ parametresiyle belirlenir. Hata nedeni giderildikten sonra motor yeniden çalıştırılabilir.
Önemli: Aşırı akım, kısa devre, toprak hatası, faz kaybı ve benzeri arızalarda nedeni bulmadan sürücüye sürekli reset vermek doğru değildir.
Hata geçmişi
Bir hata oluştuğunda ACS355 bunu hata tarihçesine kaydeder. Son hatalar gerçekleşme bilgileriyle birlikte saklanır.
0401 SON HATA
0412 ÖNCEKİ HATA 1
0413 ÖNCEKİ HATA 2
0404...0409 parametreleri, son hata meydana geldiği andaki sürücü çalışma verilerini gösterir. Arada bir oluşan ve sahada yakalanması zor hatalarda bu değerler özellikle önemlidir.
0001 AŞIRI AKIM (2310) – 0305 bit 0
Çıkış akımı açma seviyesini aşmıştır. Ani yük değişimi veya mekanik sıkışma bu hataya neden olabilir.
Motor yükünü ve mekanik aksamı kontrol edin.
Hızlanma süresi yetersiz olabilir. 2202 ve 2205 hızlanma parametrelerini kontrol edin. Uygulamaya göre vektör kontrolü kullanımını değerlendirin.
Motor verileri hatalı girilmiş olabilir. Grup 99 içerisindeki motor bilgilerinin motor etiket değerleriyle aynı olduğunu kontrol edin. Vektör kontrolü kullanılıyorsa ID Run – 9910 motor tanıma işlemini gerçekleştirin.
Motor veya sürücü uygulama için küçük seçilmiş olabilir. Motor ve sürücü boyutlandırmasını kontrol edin.
Hasarlı motor kablosu, motor arızası veya yanlış yıldız/üçgen bağlantısı da aşırı akıma neden olabilir. Motoru, motor kablosunu ve faz bağlantılarını kontrol edin.
Sürücüde dahili hata ihtimali de vardır. Motor bağlı değilken sürücü start komutundan sonra yine aşırı akım hatası veriyorsa, bu kontrol sırasında skaler kontrol kullanın. Hata devam ederse sürücünün güç katı kontrol edilmelidir.
STO hatlarında yüksek frekanslı gürültü bulunması da sorun oluşturabilir. STO kablolarını ve yakınındaki parazit kaynaklarını kontrol edin.
0002 DC AŞIRI GERİLİM (3210) – 0305 bit 1
Ara devre DC gerilimi aşırı yükselmiştir. DC aşırı gerilim açma sınırı 200 V sürücüler için 420 V, 400 V sürücüler için 840 V olarak belirtilmiştir.
Besleme gerilimi çok yüksek olabilir veya giriş şebekesinde statik/geçici aşırı gerilim ve elektriksel parazit bulunabilir. Giriş gerilimini ve güç hattını kontrol edin.
Sürücü izole veya yüzer şebekede kullanılıyorsa DC aşırı gerilim hatası görülebilir. Bu tip şebekelerde EMC bağlantısının ilgili ABB talimatlarına göre düzenlenmesi gerekir.
Yavaşlama sırasında aşırı gerilim görülüyorsa olası nedenler:
• Aşırı gerilim kontrolörü devre dışıdır.
• Yavaşlama süresi çok kısadır.
• Fren kıyıcı veya fren direnci hatalı ya da yetersiz seçilmiştir.
2005 AŞIRI GER KONTRL parametresini kontrol edin.
2203 ve 2206 yavaşlama sürelerini kontrol edin.
Kullanılıyorsa fren kıyıcıyı ve fren direncini kontrol edin. Fren kıyıcı ve direnç kullanılan uygulamalarda 2005 AŞIRI GER KONTRL ayarının uygulamaya uygun olması gerekir.
0003 SÜRÜCÜ AŞIRI SICAKLIK (4210) – 0305 bit 2
Sürücünün IGBT sıcaklığı aşırı yükselmiştir. Hata açma seviyesi sürücü tipi ve gövde boyutuna bağlıdır.
Ortam sıcaklığını kontrol edin.
Sürücünün altından ve üstünden yeterli hava geçişi olduğundan emin olun. Sürücü çevresindeki montaj boşluklarını kontrol edin.
Soğutma fanının düzgün çalışıp çalışmadığını kontrol edin.
Sürücü aşırı yüklenmiş olabilir. Kaynak dokümana göre belirli koşullarda %50 aşırı yüklemeye 10 dakikada 1 dakika izin verilmektedir.
Yüksek anahtarlama frekansı kullanılıyorsa 2606 parametresini ve ACS355 güç düşürme tablolarını kontrol edin.
0004 KISA DEVRE (2340) – 0305 bit 3
Motor kablosunda veya motorda kısa devre algılanmıştır.
Motor ve motor kablosunun izolasyonunu kontrol edin.
Motor sargılarını kontrol edin.
Sürücü dahili hatası da kısa devre hatasına neden olabilir. Motor bağlı değilken sürücü yine hata veriyorsa, kontrol amacıyla skaler kontrol kullanılarak sürücü tarafı değerlendirilmelidir.
STO hatlarında yüksek frekanslı gürültü bulunup bulunmadığını kontrol edin. STO kablolarını parazit kaynaklarından uzaklaştırın.
0006 DC DÜŞÜK GERİLİM (3220) – 0305 bit 5
Ara devre DC gerilimi yeterli değildir.
Giriş besleme kaynağını ve sigortaları kontrol edin.
Düşük gerilim kontrolörü devre dışı olabilir. 2006 DÜŞÜK VOLT KONT parametresini kontrol edin.
Giriş fazlarından biri eksik olabilir. Start, stop ve çalışma sırasında giriş gerilimini ve DC bara gerilimini ölçün veya 0107 DC BARA GERİLİMİ parametresini kontrol edin.
Giriş sigortalarının durumunu kontrol edin.
Doğrultucu köprüsünde dahili hata ihtimali de vardır. Besleme tarafı normal olduğu halde hata devam ediyorsa sürücünün doğrultucu bölümü kontrol edilmelidir.
0007 AI1 KAYIP (8110) – 0305 bit 6
Programlanabilir hata fonksiyonu: 3001, 3021
AI1 analog giriş sinyali, 3021 AI1 HATA LİMİT parametresinde tanımlanan değerin altına düşmüştür.
Analog giriş sinyali zayıf veya tamamen kaybolmuş olabilir.
Analog giriş kaynağını ve kablo bağlantılarını kontrol edin.
3001 AI<MIN FONKSİYON ve 3021 AI1 HATA LİMİT parametrelerini kontrol edin.
0008 AI2 KAYIP (8110) – 0305 bit 7
Programlanabilir hata fonksiyonu: 3001, 3022
AI2 analog giriş sinyali, 3022 AI2 HATA LİMİT parametresinde tanımlanan değerin altına düşmüştür.
Analog giriş sinyali zayıf veya kayıp olabilir.
Analog giriş kaynağını ve kablo bağlantılarını kontrol edin.
3001 AI<MIN FONKSİYON ve 3022 AI2 HATA LİMİT parametrelerini kontrol edin.
0009 MOTOR AŞIRI SICAKLIK (4310) – 0305 bit 8
Programlanabilir hata fonksiyonu: 3005...3009 / 3504
Motor sıcaklığının tahmini veya ölçülen değeri çok yüksektir.
Aşırı yük veya yetersiz motor gücü olabilir. Motor değerlerini, yükü ve soğutmayı kontrol edin.
Devreye alma verilerinin doğru olduğunu kontrol edin. 3005...3009 hata fonksiyon parametrelerine bakın.
Isınmayı azaltmak için gerekirse 2603 IR KOMP GER parametresini kontrol edin.
Motor çalışma frekansını kontrol edin. Yüksek motor akımıyla birlikte çok düşük çalışma frekansı motor soğutmasını olumsuz etkileyebilir.
Motorun soğumasını bekleyin. Tahmini motor sıcaklığının soğuma süresi 3006 MOT TERM ZAM parametresine bağlıdır.
Ölçülen motor sıcaklığı 3504 HATA LİMİT değerini aşmış olabilir.
3501 SENSÖR TİP ayarının kullanılan sıcaklık sensörü ve sensör sayısıyla uyumlu olduğunu kontrol edin.
Motor fanını ve soğutma yüzeylerinin temizliğini kontrol edin.
0010 PANEL KAYIP (5300) – 0305 bit 9
Programlanabilir hata fonksiyonu: 3002
Aktif kontrol kaynağı olarak seçilmiş kontrol paneli sürücüyle haberleşmeyi kaybetmiştir.
Panel bağlantısını ve 3002 PANEL HABERLEŞME HATASI parametresini kontrol edin.
Kontrol paneli konnektörünü kontrol edin.
Paneli montaj platformuna tekrar takın.
Sürücü REM modunda ve start/stop, yön veya referans komutlarını panelden alıyorsa Grup 10 START/STOP/YÖN ve Grup 11 REFERANS SEÇİMİ ayarlarını kontrol edin.
0011 ID RUN HATA (FF84) – 0305 bit 10
Motor ID Run / otomatik motor tanıma işlemi başarıyla tamamlanamamıştır.
Motor bağlantısını kontrol edin.
Grup 99 BAŞLAMA VERİLERİ içerisindeki motor bilgilerini kontrol edin.
Maksimum hız parametresini kontrol edin. Kaynak dokümana göre maksimum hız, motor nominal hızının en az %80'i olmalıdır. İlgili değerler 2002 ve 9908'dir.
ID Run işleminin ABB prosedürüne uygun biçimde yapıldığından emin olun.
0012 MOTOR STALL (7121) – 0305 bit 11
Programlanabilir hata fonksiyonu: 3010...3012
Motor aşırı yük veya yetersiz motor gücü nedeniyle sıkışma bölgesinde çalışmaktadır.
Motor yükünü ve sürücünün nominal değerlerini kontrol edin.
3010...3012 hata fonksiyonu parametrelerini kontrol edin.
0014 HARİCİ HATA 1 (9000) – 0305 bit 13
Programlanabilir hata fonksiyonu: 3003
Harici Hata 1 sinyali alınmıştır. Harici ekipmanda hata olup olmadığını kontrol edin.
3003 HARİCİ HATA 1 parametresini kontrol edin.
0015 HARİCİ HATA 2 (9001) – 0305 bit 14
Programlanabilir hata fonksiyonu: 3004
Harici Hata 2 sinyali alınmıştır. Harici cihazları kontrol edin.
3004 HARİCİ HATA 2 parametresini kontrol edin.
0016 TOPRAK HATASI (2330) – 0305 bit 15
Programlanabilir hata fonksiyonu: 3017
Sürücü, motor veya motor kablosunda toprak hatası algılamıştır.
Motoru ve motor kablosunu kontrol edin.
Motor kablo uzunluğu sürücünün izin verilen maksimum değerini aşmamalıdır.
Not: Toprak hatası korumasını yalnızca hatayı ortadan kaldırmak amacıyla devre dışı bırakmak doğru değildir.
Dahili sürücü kısa devresi de toprak hatası algılanmasına neden olabilir. Toprak hatası fonksiyonu devre dışı bırakıldıktan sonra 0001 AŞIRI AKIM oluşuyorsa sürücünün güç katında problem ihtimali vardır.
0017 DÜŞÜK YÜKLENME (FF6A) – 0306 bit 0
Programlanabilir hata fonksiyonu: 3013...3015
Motor yükü beklenen değerin altına düşmüştür. Çalıştırılan makinede kavrama ayrılması, kayış kopması veya yükün ortadan kalkması gibi bir problem olabilir.
Çalıştırılan ekipmanı kontrol edin.
3013...3015 düşük yük hata fonksiyonu parametrelerini kontrol edin.
Motor gücü ile sürücü gücünü karşılaştırın.
0018 TERMİK HATA (5210) – 0306 bit 1
Sürücünün dahili sıcaklık ölçümünde kullanılan termistör açık veya kısa devre olabilir.
Ortam sıcaklığının sürücünün çalışma sınırlarının dışında olmadığını kontrol edin.
Bu aynı zamanda dahili sürücü hatasıdır. Hata devam ederse sürücü servis kontrolüne alınmalıdır.
0021 AKIM ÖLÇÜM (2211) – 0306 bit 4
Sürücünün dahili akım ölçüm değeri geçerli aralığın dışındadır.
Bu bir dahili sürücü hatasıdır. Motor ve çıkış tarafı normal olduğu halde hata devam ediyorsa sürücü servis kontrolüne alınmalıdır.
0022 BESLEME FAZI (3130) – 0306 bit 5
Programlanabilir hata fonksiyonu: 3016
Ara devre DC gerilimi, giriş fazlarından birinin eksik olması veya sigortanın yanması nedeniyle salınım yapmaktadır.
Giriş hattı sigortalarını ve kurulumu kontrol edin.
Giriş beslemesindeki faz dengesizliğini kontrol edin.
Motor yükünü kontrol edin.
DC gerilim dalgalanması nominal DC geriliminin %14'ünü aştığında hata oluşabilir.
2619 DC SABİTLEYİCİ parametresini kontrol edin.
0023 ENKODER HATA (7301) – 0306 bit 6
Programlanabilir hata fonksiyonu: 5003
Pulse enkoder ile enkoder arayüz modülü arasında veya arayüz modülü ile sürücü arasında haberleşme hatası vardır.
Pulse enkoderi, enkoder kablosunu ve arayüz modülünün bağlantısını kontrol edin.
Grup 50 ENKODER parametre ayarlarını kontrol edin.
0024 AŞIRI HIZ (7310) – 0306 bit 7
Motor; yanlış minimum/maksimum hız ayarı, yetersiz fren momenti veya moment kontrolü sırasında oluşan yük değişimleri nedeniyle izin verilen hızın üzerine çıkmıştır.
Vektör kontrolde çalışma sınırları 2001 MIN HIZ ve 2002 MAX HIZ ile belirlenir.
Skaler kontrolde ise 2007 MIN FREKANS ve 2008 MAKSİMUM FREK parametrelerini kontrol edin.
Motor frenleme momentinin yeterli olup olmadığını kontrol edin.
Moment kontrolünün uygulamaya uygun olup olmadığını kontrol edin.
Gerekirse fren kıyıcı veya fren direnci ihtiyacını değerlendirin.
0027 KONFİG DOSYASI (630F) – 0306 bit 10
Sürücünün dahili konfigürasyon dosyasında hata oluşmuştur.
Hata enerji kesilip yeniden verildikten sonra devam ediyorsa sürücünün dahili yazılım/bellek tarafı kontrol edilmelidir.
0028 SERİ 1 HATASI (7510) – 0306 bit 11
Programlanabilir hata fonksiyonu: 3018, 3019
Fieldbus seri haberleşmesi kesilmiştir.
Fieldbus haberleşme durumunu ve ilgili ACS355 haberleşme dokümanlarını kontrol edin.
3018 HAB HATA FONK ve 3019 HABERLEŞME HATA SÜRESİ parametrelerini kontrol edin.
Haberleşme kablosunu, bağlantıları ve hat üzerindeki paraziti kontrol edin.
Master cihazın haberleşme yapabildiğinden emin olun.
0029 EFB CON DOSYASI (6306) – 0306 bit 12
Dahili fieldbus konfigürasyon dosyası okunurken hata oluşmuştur.
Dahili fieldbus ayarlarını ve ACS355 kullanım kılavuzunu kontrol edin.
0030 FORCE TRIP (FF90) – 0306 bit 13
Açma komutu fieldbus üzerinden alınmıştır.
PLC/master tarafındaki komutları ve fieldbus yapılandırmasını kontrol edin.
0034 MOTOR FAZI (FF56) – 0306 bit 14
Eksik motor fazı veya motor sıcaklık ölçümünde kullanılan termistör rölesi nedeniyle motor devresi hatası algılanmıştır.
Motoru ve motor kablosunu kontrol edin.
Varsa motor termistör rölesini kontrol edin.
0035 ÇIKIŞ KABLOLAMA (FF95) – 0306 bit 15
Programlanabilir hata fonksiyonu: 3023
Giriş besleme ve motor çıkış kablolarında yanlış bağlantı algılanmıştır. Örneğin giriş besleme kablosunun sürücünün motor çıkış terminallerine bağlanması bu hataya neden olabilir.
Dikkat: Bu hata görüldüğünde sürücüye tekrar enerji vermeden önce giriş ve motor çıkış bağlantılarını kontrol edin.
Giriş şebekesi üçgen topraklı sistem ise ve motor kablosu kapasitansı yüksekse yanlış hata algılaması oluşabilir.
Kaynak metinde bu hatanın 3023 KABLAJ HATASI parametresiyle devre dışı bırakılabileceği belirtilmektedir. Ancak bunu yapmadan önce gerçek kablolamanın doğru olduğundan emin olun.
0036 UYUMSUZ SW (630F) – 0307 bit 3
Sürücüye yüklenen yazılım, sürücü donanımıyla uyumlu değildir.
Yazılım ve sürücü tipini kontrol edin. Gerekirse ABB iletişim sayfasından teknik destek alın.
0037 CB AŞIRI SICAKLIK (4110) – 0305 bit 12
Sürücünün kontrol kartı bölgesinde aşırı sıcaklık algılanmıştır. Kaynakta hata açma sınırı 95 °C olarak belirtilmiştir.
Ortam sıcaklığını kontrol edin.
Faz arızası olup olmadığını kontrol edin.
Hava akışının engellenmediğinden emin olun.
Pano boyutlandırmasını ve soğutmayı kontrol edin.
0044 GÜVENLİ MOMENT KAPATMA (FFA0) – 0307 bit 4
STO – Güvenli Moment Kapatma talep edilmiştir ve fonksiyon çalışmaktadır.
3025 STO ÇALIŞMA parametresi bu duruma hata olarak tepki verecek biçimde ayarlanmıştır.
STO talebi beklenmiyorsa X1C terminallerine bağlı güvenlik devresi kablolarını kontrol edin.
Farklı tepki isteniyorsa 3025 STO ÇALIŞMA parametresini kontrol edin.
Çalıştırmadan önce hatayı resetleyin.
0045 STO1 KAYBI (FFA1) – 0307 bit 5
STO kanal 1 ve kanal 2 durumları birbiriyle uyuşmamaktadır. Kanal 1 tarafındaki açma kontağı hasarlı veya kısa devre olmuş olabilir.
STO devre kablolarını ve güvenlik kontaklarının doğru açıldığını kontrol edin.
0046 STO2 KAYBI (FFA2) – 0307 bit 6
STO kanal 2 ve kanal 1 durumları birbiriyle uyuşmamaktadır.
Kanal 2 açma kontaklarını, kablolamayı ve olası kısa devreyi kontrol edin.
0101 SERF CORRUPT (FF55) – 0307 bit 14
Sürücü dahili bellek/dosya sistemi hatasıdır.
Hata devam ediyorsa sürücünün servis kontrolüne alınması gerekir.
0103 SERF MACRO (FF55) – 0307 bit 14
Kaynak metinde bu hata kodu için ayrıca çözüm açıklaması verilmemiştir.
0201 DSP T1 OVERLOAD (6100) – 0307 bit 13
Sürücü dahili hatasıdır. Fieldbus kullanılıyorsa haberleşmeyi, ayarları ve bağlantıları kontrol edin. Hata kodunu not edin ve hata devam ediyorsa teknik servis kontrolü yaptırın.
0202 DSP T2 OVERLOAD (6100) – 0307 bit 13
Sürücü dahili DSP/işlemci hatasıdır.
0203 DSP T3 OVERLOAD (6100) – 0307 bit 13
Sürücü dahili DSP/işlemci hatasıdır.
0204 DSP STACK HATA (6100) – 0307 bit 12
Sürücünün dahili işlemci yapısında hata algılanmıştır.
0206 CB ID HATA (5000) – 0307 bit 11
Sürücü dahili kontrol kartı kimlik hatasıdır. Hata devam ediyorsa servis kontrolü gerekir.
1000 PAR HZRPM (6320) – 0307 bit 15
Hız veya frekans limit parametreleri hatalı ayarlanmıştır.
Aşağıdaki koşulları kontrol edin:
2001 MIN HIZ < 2002 MAX HIZ
2007 MIN FREKANS < 2008 MAKSİMUM FREK
Ayrıca şu oranların izin verilen sınırlar içerisinde olduğunu kontrol edin:
2001 MIN HIZ / 9908 MOTOR NOM HIZ
2002 MAX HIZ / 9908 MOTOR NOM HIZ
2007 MIN FREKANS / 9907 MOTOR NOM FREK
2008 MAKSİMUM FREK / 9907 MOTOR NOM FREK
1003 PAR AI ÖLÇEK (6320) – 0307 bit 15
Analog giriş AI sinyal ölçeklendirmesi hatalıdır.
Grup 13 ANALOG GİRİŞLER ayarlarını kontrol edin.
1301 MİNİMUM AI1 < 1302 MAXIMUM AI1
1304 MİNİMUM AI2 < 1305 MAXIMUM AI2
1004 PAR AO ÖLÇEK (6320) – 0307 bit 15
Analog çıkış AO sinyal ölçeklendirmesi hatalıdır.
Grup 15 ANALOG ÇIKIŞLAR ayarlarını kontrol edin.
1504 MINIMUM AO1 < 1505 MAXIMUM AO1
1005 PAR PCU 2 (6320) – 0307 bit 15
Motor nominal güç ayarlarında uyumsuzluk vardır. 9909 MOTOR NOM GÜÇ parametresini ve motor etiket bilgilerini kontrol edin.
Kaynak dokümanda verilen kontrol bağıntısı:
1,1 < (9906 MOTOR NOM AKIM × 9905 MOTOR NOM GER × 1,73 / PN) < 3,0
PN = 1000 × 9909 MOTOR NOM GÜÇ – birim kW ise
PN = 746 × 9909 MOTOR NOM GÜÇ – birim HP ise
1006 PAR HAR RÖLE (6320) – 0307 bit 15
Programlanabilir hata fonksiyonu: 3027
Harici röle çıkış genişletme parametrelerinde hata vardır.
MREL-01 röle çıkış modülünün sürücüye bağlı olduğunu kontrol edin. 0181 UZANTI parametresine bakın.
1402 RÖLE ÇIKIŞI 2, 1403 RÖLE ÇIKIŞI 3 ve 1410 RÖLE ÇIKIŞI 4 değerlerinin uygulamaya uygun ve gerektiğinde sıfırdan farklı olduğunu kontrol edin.
1007 PAR FBUS KAYIP (6320) – 0307 bit 15
Fieldbus kontrolü seçilmiş ancak haberleşme doğru biçimde devreye alınmamıştır.
Fieldbus parametre ayarlarını ve kullanılan haberleşme modülünü kontrol edin.
1009 PAR PCU 1 (6320) – 0307 bit 15
Motor nominal hız ve frekans değerleri birbiriyle uyumlu değildir.
Endüksiyon motorunda aşağıdaki koşulları kontrol edin:
1 < (60 × 9907 MOTOR NOM FREK / 9908 MOTOR NOM HIZ) < 16
0,8 < 9908 MOTOR NOM HIZ / (60 × 9907 MOTOR NOM FREK / 9913 MOTOR ÇİFT KUTUP) < 0,992
Kalıcı mıknatıslı senkron motor için:
9908 MOTOR NOM HIZ / (60 × 9907 MOTOR NOM FREK / 9913 MOTOR ÇİFT KUTUP) = 1,0
1015 PAR KUL. U/F (6320) – 0307 bit 15
Kullanıcı tanımlı gerilim/frekans U/f eğrisi hatalı ayarlanmıştır.
2610 KUL TANIMLI U1 ... 2617 KUL TANIMLI F4 parametrelerini kontrol edin.
1017 PAR SETUP 1 (6320) – 0307 bit 15
Aşağıdaki üç fonksiyondan yalnızca ikisi aynı anda kullanılabilir:
• MTAC-01 pulse enkoder arayüz modülü
• Frekans giriş sinyali
• Frekans çıkış sinyali
Kullanılmayan fonksiyonu devre dışı bırakın.
Transistör çıkışını dijital moda geçirmek için:
1804 TO MOD = 0 [DİJİTAL]
Frekans giriş seçimini değiştirmek gerekiyorsa aşağıdaki grupları kontrol edin:
Grup 11 REFERANS SEÇİMİ
Grup 40 PROSES PID GRUBU 1
Grup 41 PROSES PID GRUBU 2
Grup 42 HARİCİ / TRIM PID
MTAC-01 pulse enkoder arayüz modülü kullanılmayacaksa 5002 ENKODER ETKİNLEŞTİR ayarını kontrol edin ve modülü uygun şekilde devre dışı bırakın.
İlgili ABB ACS355 sayfaları
++ ABB ACS355 Hata Kodları 1 – Alarmlar ve Çözümleri
++ ABB ACS355 Kullanım Kılavuzları ve Dosyalar
++ ABB İletişim
+ Hız Kontrol Cihazları Ana Sayfa
Teknik destek notu: OtomasyonAVM üzerinden satın alınmış ABB sürücüler için temel devreye alma ve hata kodları konusunda destek verilmektedir.
Sepete Henüz Ürün eklemediniz!
