Transformatör nedir? Trafo nasıl çalışır, nasıl seçilir?

Transformatör veya kısaca trafo, değişen manyetik akı yardımıyla elektrik enerjisini sargılar arasında aktaran bir cihazdır. Gerilimi yükseltebilir, düşürebilir, uygun yapıda devreleri elektriksel olarak ayırabilir veya ölçme ve sinyal aktarımı görevini üstlenebilir. Klasik bir trafo AC’yi DC’ye çevirmez ve besleme frekansını değiştirmez. Örneğin 230 V, 50 Hz girişli bir 230/24 V trafonun çıkışı yaklaşık 24 V AC, 50 Hz olur.

Bir trafonun işe uygunluğunu yalnızca çıkış voltajı belirlemez. VA gücü, frekansı, izolasyon yapısı, yükün ilk kalkış ihtiyacı ve çalışma ortamı birlikte değerlendirilmelidir. Aynı 24 V etiketi, bir kontaktör bobini ile bir PLC’nin aynı beslemeye bağlanabileceği anlamına gelmez.

Primer, sekonder ve çekirdek ne işe yarar?

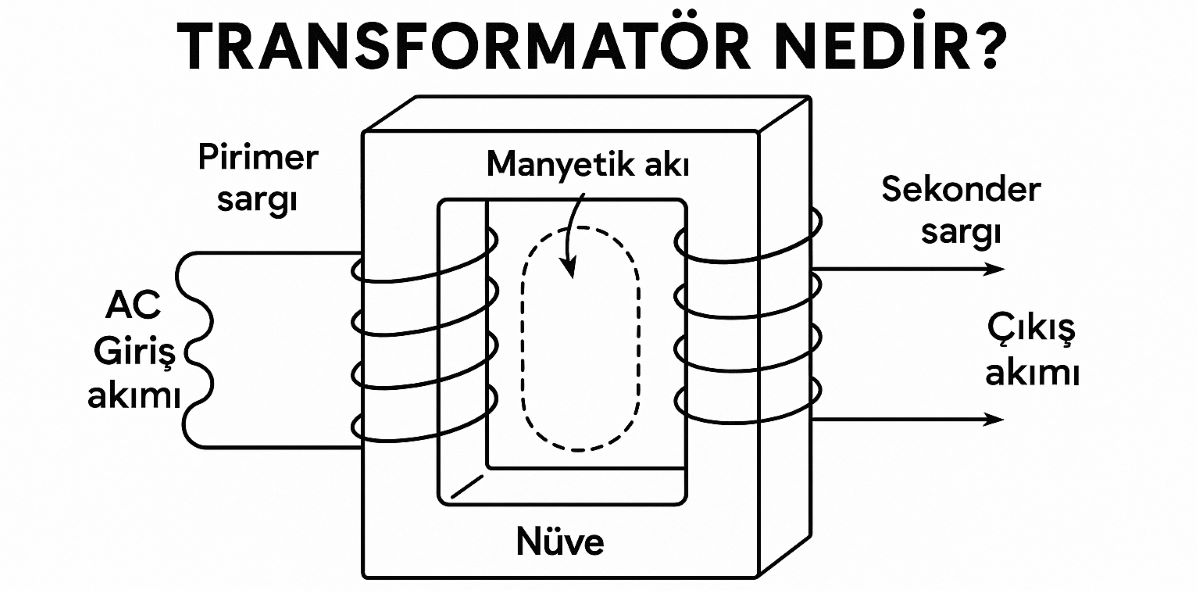

Enerjinin uygulandığı sargıya primer, çıkışın alındığı sargıya sekonder denir. Primer gerilimi çekirdekte zamanla değişen bir manyetik akı oluşturur; bu akı sekonder sargıda gerilim indükler. Sekondere yük bağlandığında akım akar ve primer, yükün ihtiyacını karşılayacak ilave akımı kaynaktan çeker. Sekonder boşta olsa bile primerde küçük bir mıknatıslanma akımı ve kayıpları karşılayan akım bulunur. Ayrıntılar: primer ve sekonder sargılar.

Çekirdek, manyetik akının sargılar arasında bağlaşmasını kolaylaştırır. Şebeke frekansında çalışan trafolarda çoğunlukla ince, birbirinden yalıtılmış elektrik sacları; yüksek frekanslı güç devrelerinde ise sıklıkla ferrit çekirdek kullanılır. Sacların ince yapılması, çekirdekte oluşan girdap akımı kayıplarını azaltır. Sargılar arasındaki yalıtım, bobin karkası, bağlantı uçları ve soğutma düzeni de trafonun elektriksel ve mekanik tasarımının parçalarıdır.

Sarım oranı gerilimi ve akımı nasıl değiştirir?

İdeal iki sargılı trafoda V₁ / V₂ = N₁ / N₂ ve I₁ / I₂ = N₂ / N₁ bağıntıları kullanılır. Burada V gerilimi, I akımı, N ise sargıların tur sayısını gösterir. Gerilim yükselirken aynı aktarılan güç için kullanılabilir akım azalır; gerilim düşerken artar. Trafo güç üretmez. Gerçek trafoda sargı ve çekirdek kayıpları nedeniyle çıkış aktif gücü giriş aktif gücünden küçüktür.

Örnek: 230 V girişten yaklaşık 24 V çıkış almak için ideal sarım oranı 230 / 24 ≈ 9,58 olur. Gerçek bir trafonun yüksüz çıkışı, etikette yük altında belirtilen değerden daha yüksek olabilir. Yük arttıkça sargı direnci ve kaçak reaktans nedeniyle gerilim düşmesi oluşur; bunun büyüklüğü trafonun tasarımına ve yükün güç faktörüne bağlıdır.

Trafo gücü neden watt yerine VA ile yazılır?

Tek fazlı bir trafoda görünür güç S = V × I ile hesaplanır; gerilim ve akım etkin değerlerdir. Dengeli üç fazlı sistemde hat değerleri kullanıldığında S = √3 × V_hat × I_hat olur. Aktif güç için P = S × PF kullanılır. PF güç faktörüdür; doğrusal olmayan yüklerde yalnızca cos φ ile açıklanamayabilir. Konunun temeli: VA ile watt arasındaki fark.

100 VA, 24 V tek sekonderli bir trafo, belirtilen çalışma koşullarında yaklaşık 100 / 24 = 4,17 A AC anma sekonder akımına sahiptir. Bu, sürekli 100 W tükettiği veya 4,17 A akımı her yüke zorla gönderdiği anlamına gelmez. Yük ihtiyacı kadar akım çeker; sınırın aşılması aşırı ısınmaya yol açabilir.

Pratik seçim örneği: 24 V AC ile çalışan ve sürekli 3 A çeken bir yükün görünür güç ihtiyacı 72 VA’dır. 100 VA trafo, sürekli yük açısından bir adaydır; kontaktör çekme akımı, eşzamanlı devreye giren yükler, ortam sıcaklığı ve izin verilen gerilim düşümü ayrıca kontrol edilir. Her uygulama için geçerli tek bir “yüzde pay” kuralı yoktur.

24 V AC trafodan neden doğrudan 24 V DC alınmaz?

Trafo çıkışı AC’dir. DC elde etmek için doğrultucu, filtre ve gerektiğinde regülasyon gerekir. 24 V AC’nin sinüzoidal tepe değeri 24 × √2 ≈ 33,9 V’tur. Köprü doğrultucu ve filtre kondansatörü kullanıldığında yüksüz DC gerilim, diyot düşümleri çıkarıldıktan sonra bu tepe değere yaklaşabilir. Trafonun yüksüz gerilim artışı ve şebeke toleransı sonucu daha da değiştirebilir. Dolayısıyla “24 V trafo + köprü diyot = 24 V DC” kabulü yanlıştır.

Kondansatörlü doğrultucu yükü sargıdan darbeli akım çeker. Bu nedenle trafonun AC akım etiketi, aynı büyüklükte sürekli DC çıkış akımı olarak kullanılamaz. DC besleme boyutlandırılırken doğrultucu ve filtre yapısı hesaba katılır. 24 V DC isteyen bir kontrol cihazı için beslemenin AC/DC türü ve izin verilen gerilim aralığı cihazın kendi etiketinden doğrulanmalıdır.

Transformatör çeşitleri ve kullanım farkları

Güç ve dağıtım transformatörleri: Güç transformatörleri üretim, iletim ve büyük endüstriyel tesislerde; dağıtım transformatörleri ise enerjinin dağıtımından kullanım noktalarına ulaştırılmasında görev alır. Ayrım yalnızca fiziksel büyüklüğe veya tek bir güç sınırına dayanmaz; şebekedeki görev ve tasarım koşulları da önemlidir.

Yükseltici ve düşürücü trafolar: Step-up ve step-down ifadeleri gerilimin hangi yönde değiştirildiğini anlatır. Aynı trafo bu sınıflandırmanın yanında dağıtım, izolasyon veya başka bir uygulama grubunda da bulunabilir. Ters besleme yapılabileceği, yalnızca sarım oranına bakılarak kabul edilmez; üreticinin izin verdiği bağlantı ve kullanım şartları aranır.

Ototransformatör: Ototransformatörde giriş ile çıkış ortak bir sargı bölümünü paylaşır. Özellikle birbirine yakın gerilimlerin dönüşümünde boyut ve malzeme avantajı sağlayabilir. Ancak giriş ile çıkış arasında galvanik izolasyon yoktur. “Oto” ifadesi otomatik gerilim düzenleme anlamına gelmez; doğru teknik ad “ototransformatör”dür.

İzolasyon ve kumanda trafoları: İzolasyon trafosu uygun yalıtım düzeniyle iki devreyi galvanik olarak ayırır; oranı 1:1 olmak zorunda değildir. Kumanda trafosu ise röle, kontaktör ve benzeri kontrol yüklerinin beslenmesine göre seçilir. Tıbbi uygulamalar veya güvenlik amaçlı çok düşük gerilim beslemeleri için sıradan bir trafonun yeterli olduğu varsayılmaz; ilgili kullanım için uygunluğu belgelenmiş tasarım gerekir.

Ölçü transformatörleri: Akım trafosu (CT) ve gerilim trafosu (VT/PT), ölçme ve koruma cihazlarına uygun sinyal sağlar. Bunların seçiminde oran, doğruluk sınıfı ve bağlanan yükün VA değeri de önemlidir. Klasik 1 A veya 5 A çıkışlı bir akım trafosunun sekonderi, primerden akım geçerken açık devre bırakılmaz. Tehlikeli gerilim oluşabilir. Güç trafosu sekonderini kısa devre etmek ise bir arızadır; bu iki cihazın bağlantı kuralları karıştırılmamalıdır.

Yüksek frekans ve darbe trafoları: Anahtarlamalı güç devrelerinde yüksek frekansa uygun çekirdek ve sargı kullanılır. Darbe trafoları darbe aktarımı, tetikleme veya izolasyon görevlerinde bulunabilir. “Frekans transformatörü” ifadesi, trafonun frekansı kendisinin değiştirdiği şeklinde yorumlanmamalıdır. Frekansı anahtarlama veya dönüştürme devresi belirler.

Ses, çıkış ve empedans trafoları: Ses trafoları ses bandındaki sinyalleri aktarabilir; çıkış trafoları özellikle bazı amplifikatörlerin çıkış katını yüke bağlar. Empedans eşlemede yansıtılan empedans ideal olarak sarım oranının karesiyle değişir: Z₁ = (N₁ / N₂)² × Z₂. Bant genişliği, bozulma ve DC bileşen toleransı uygulamaya göre değerlendirilir.

EI, toroidal, kuru tip ve yağlı tip aynı sınıflandırma mı?

EI ve toroidal çekirdeğin yapısını; kuru tip ve yağlı tip ise yalıtım ve soğutma düzenini tarif eder. Bunlar kullanım görevinden ayrı özelliklerdir. Toroidal trafo uygun tasarımda kompakt olabilir ve düşük kaçak alan sağlayabilir; buna karşılık enerjilenme akımı seçimde önem kazanabilir. Ferrit çekirdekli küçük bir trafoyu sırf boyutu uyuyor diye 50 Hz şebeke trafosunun yerine koymak doğru değildir.

Trafo DC ile çalışır mı, 50 Hz’yi 60 Hz yapar mı?

Klasik bir trafoya sürekli DC uygulanmaz. İlk geçici rejimden sonra kararlı DC, sürekli sekonder gerilimi üretecek değişken akıyı oluşturmaz; primerde doygunluk, aşırı akım ve yanma riski doğar. DC ile beslenen bir anahtarlamalı güç kaynağında ise elektronik devre DC’yi anahtarlayarak trafoda değişken akı oluşturur. Bu, trafonun doğrudan sabit DC ile çalışması değildir. Trafolu adaptör ile anahtarlamalı güç kaynağı farkı bu ayrımı açıklar.

Trafo 50 Hz’yi 60 Hz’ye veya 60 Hz’yi 50 Hz’ye çevirmez. Ayrıca yalnızca 60 Hz için tasarlanan bir trafoyu aynı gerilimde 50 Hz’ye bağlamak çekirdek akısını artırabilir. Gerilim/frekans oranı ve üretici sınırları kontrol edilmelidir; frekans uygunluğu yalnızca çıkış voltajına bakılarak belirlenmez. İlgili konu: 50 Hz ve 60 Hz cihazların uyumluluğu.

Trafo etiketinde neler kontrol edilir?

Giriş ve bağlantı düzeni: Primer gerilimi, frekansı, faz sayısı ve klemens şeması birbiriyle uyumlu olmalıdır. 115/230 V çift primerli veya farklı gerilim kademeli modellerde bağlantı şekli ürün şemasından okunur. Kablo renkleri ya da yalnızca direnç ölçümü, bağlantı şemasının yerine geçmez.

Çıkış ve yük: Sekonder gerilimi, akımı, toplam VA değeri, çalışma süresi ve yükün AC/DC ihtiyacı kontrol edilir. “2 × 12 V” ifadesi iki ayrı sargıyı veya ürünün şemasına göre başka bir düzeni tarif edebilir; “12-0-12 V” ise orta uçlu bir çıkışı belirtir. Seri/paralel bağlantı için sargı yapısı, faz ilişkisi ve üreticinin izni doğrulanır. Hatalı paralelleme kısa devre oluşturabilir.

Ortam ve koruma: İzin verilen ortam sıcaklığı, sıcaklık artışı, yalıtım sınıfı, montaj, havalandırma, muhafaza ve gerekli koruma düzeni incelenir. Trafo enerjilenirken kısa süreli yüksek mıknatıslanma akımı çekebilir; yük tarafında da kalkış akımı bulunabilir. Sigorta seçimi yalnızca VA/gerilim hesabına dayanmaz; üretici tavsiyesi ve koruma koordinasyonu dikkate alınır. Sigorta atıyor diye daha büyük değer takmak çözüm değildir.

Trafo, regülatör ve güç kaynağı arasındaki fark

Trafo esas olarak sargı oranı ve manyetik bağlaşmayla çalışır. Sıradan bir trafoda giriş değişince çıkış da değişir. Voltaj regülatörü ise belirli sınırlar içinde çıkış gerilimini düzenler. DC güç kaynağı, doğrultma, filtreleme ve çoğunlukla regülasyon işlevlerini bir araya getirir; içinde trafo bulunabilir. Bu cihazlar aynı görevi yapan farklı isimler değildir.

Trafo neden ısınır veya uğuldar?

Sargılarda I²R kaybı, çekirdekte histerezis ve girdap akımı kayıpları ısı üretir. Yüksek yük akımı, yetersiz havalandırma, yanlış primer kademesi, uygun olmayan frekans veya sargı arızası sıcaklığı artırabilir. “El yakıyor” değerlendirmesi tek başına kabul ölçütü değildir; üreticinin sıcaklık sınırları ve uygun ölçüm esas alınır.

Çekirdeğin manyetik alanla çok küçük boyut değişimleri ve mekanik titreşimler uğultu oluşturabilir. Sinüzoidal 50 Hz beslemede 100 Hz bileşeni duyulabilir. Ancak yeni başlayan kuvvetli ses, yanık kokusu, renk değişimi, sürekli sigorta açması veya yük altında aşırı gerilim çökmesi inceleme gerektirir. Trafoların neden vızıltı yaptığı ayrı bir arıza değerlendirme konusudur.

Multimetrede süreklilik görmek, trafonun sağlam olduğunu kanıtlamaz. Multimetre kopuk sargıyı ortaya çıkarabilir; fakat birkaç tur arasındaki kısa devreyi veya yalıtımın çalışma gerilimindeki durumunu her zaman gösteremez. Enerji kesilmiş ve depolanmış enerji giderilmiş devrede yapılan kontroller ile uzmanların uygun cihazlarla yaptığı izolasyon, oran ve yük testleri farklı amaçlara hizmet eder. Termik koruma elemanı köprülenmez; açık şebeke bağlantılarında deneysel ölçüm yapılmaz.

Kısa sorular, net cevaplar

Daha yüksek VA değerli trafo cihazı yakar mı? Aynı uygun çıkış gerilimi ve frekansında, daha yüksek VA kapasitesi yüke zorla daha fazla akım göndermez. Ancak kısa devre akımı, sigorta koordinasyonu, ilk enerjilenme akımı ve yüksüz gerilim farklı olabilir; değişim yalnız VA büyüklüğüne göre yapılmaz.

İzolasyon trafosu kaçak akım rölesinin yerine geçer mi? Hayır. Devrenin topraklama ve ayırma düzenine göre koruma tasarımı değişir. Primerdeki kaçak akım rölesinin her sekonder arızasını algılayacağı da varsayılamaz.

Boşta çalışan trafo elektrik tüketir mi? Evet. Yük bağlı olmasa bile çekirdek kayıpları ve primer sargı kayıpları nedeniyle aktif enerji tüketir. Etiketteki VA değeri, bu boşta tüketimin değeri değildir.
