Paraziti azaltırken beslemeyi korumak

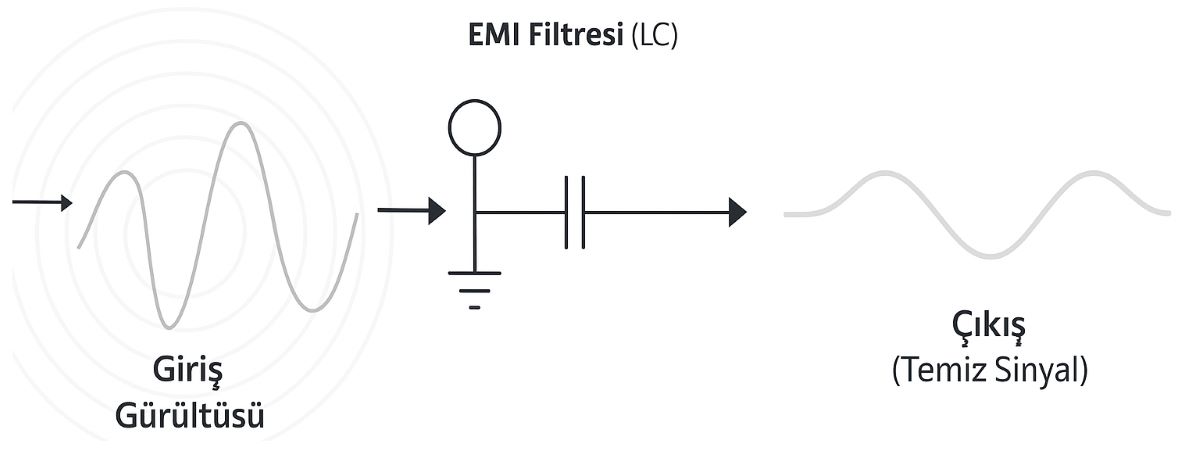

EMI filtresi, kablolardan taşınan yüksek frekanslı elektromanyetik paraziti azaltır. Şebeke girişinde kullanılan tipleri, 50/60 Hz beslemeyi geçirirken istenmeyen yüksek frekanslı bileşenleri zayıflatır. Filtre cihazın dışarıya yaydığı paraziti de dışarıdan gelen girişimi de azaltabilir; etkinliği frekansa, devreye ve montaja bağlıdır.

Bir hız kontrol cihazının PWM anahtarlaması, özellikle IGBT geçişleri sırasında hızlı gerilim değişimleri oluşturur. Taşıyıcı frekans parazit spektrumunu etkiler; ancak parazit yalnız bu frekanstan oluşmaz. Kablolar, gövde ve çevredeki devreler de yayılım yoluna katılır.

EMI, EMC ve RFI aynı şey mi?

EMI girişimin kendisidir; EMC elektromanyetik uyumluluktur. EMC filtresi ile EMI filtresi adları birçok şebeke filtresinde aynı ürün ailesi için kullanılır. RFI, radyo frekansındaki girişimi vurgular. Bir elektromanyetik filtrenin etiketi, tek başına bütün makinenin uyumlu olduğunu kanıtlamaz; emisyon ve bağışıklık, tamamlanmış sistem üzerinde değerlendirilir.

İçindeki bobin ve kondansatör ne yapar?

Diferansiyel mod paraziti, iki hat arasında dolaşır. X sınıfı kondansatörler hatlar arasına bağlanır; uygun seri endüktansla bu paraziti azaltır. Ortak mod paraziti ise hatlarda aynı yönde ilerler, dönüş yolunu gövde ve parazitik kapasiteler üzerinden bulur. Ortak mod bobini ve Y sınıfı kondansatörler bu yolu hedefler. Şebeke bağlantısında uygun güvenlik sınıfı gerekir; sıradan kondansatör aynı görevin güvenli karşılığı değildir.

20 dB ne demek? Aynı frekansta, aynı empedans ve ölçüm koşullarında parazit geriliminin onda bire düşmesi 20 dB zayıflamaya karşılık gelir. Örneğin 1 V parazit, 0,1 V olur. Bu oran besleme geriliminin onda bire düşmesi anlamına gelmez. Filtrenin veri sayfasındaki zayıflama eğrisi de gerçek panoda her frekansta aynı sonucu garanti etmez.

Filtreyi doğru yerde kullanmak

İnverter giriş filtreleri, şebeke ile frekans invertörü arasındaki paraziti azaltmak için seçilir. Bu filtreyi motorun U/V/W çıkışına taşımak doğru değildir. Motor tarafındaki ihtiyaç için çıkış filtresi veya çıkış reaktörü değerlendirilir; seçim sürücünün kılavuzuna ve kabloya bağlıdır.

Giriş reaktörü, DC bara bobini ve harmonik filtre de farklı sorunları hedefler. EMI filtresi takmak, düşük mertebeli şebeke harmoniklerini kendiliğinden çözmez. Aynı panoda bulunmaları, birbirlerinin yerine kullanılabilecekleri anlamına gelmez.

Seçim ve montajda belirleyici ayrıntılar

Anma gerilimi, giriş akımı, faz sayısı, sıcaklık ve kaçak akım birlikte kontrol edilir. Yalnız motorun kW değerinden filtre seçilmez; sürücünün giriş akımı ve üreticinin eşleştirmesi esas alınır. Y kondansatörlerinden kaynaklanan akım, kablo ve sürücü kaçaklarıyla birleşebilir. RCD bulunan kurulumlarda uyumluluk kontrol edilir; PE bağlantısını sökmek çözüm değildir.

Filtre ile cihaz arasındaki kabloyu kısa tutun. Filtre öncesi ve sonrası kabloları yan yana yürütmeyin; parazit filtreyi atlayarak yeniden kuplaj yapabilir. Metal gövdeyi üreticinin tarif ettiği iletken yüzeye geniş temasla bağlayın. Topraklama güvenlik içindir; yüksek frekansta bağlantının uzunluğu ve endüktansı da filtre sonucunu etkiler.
