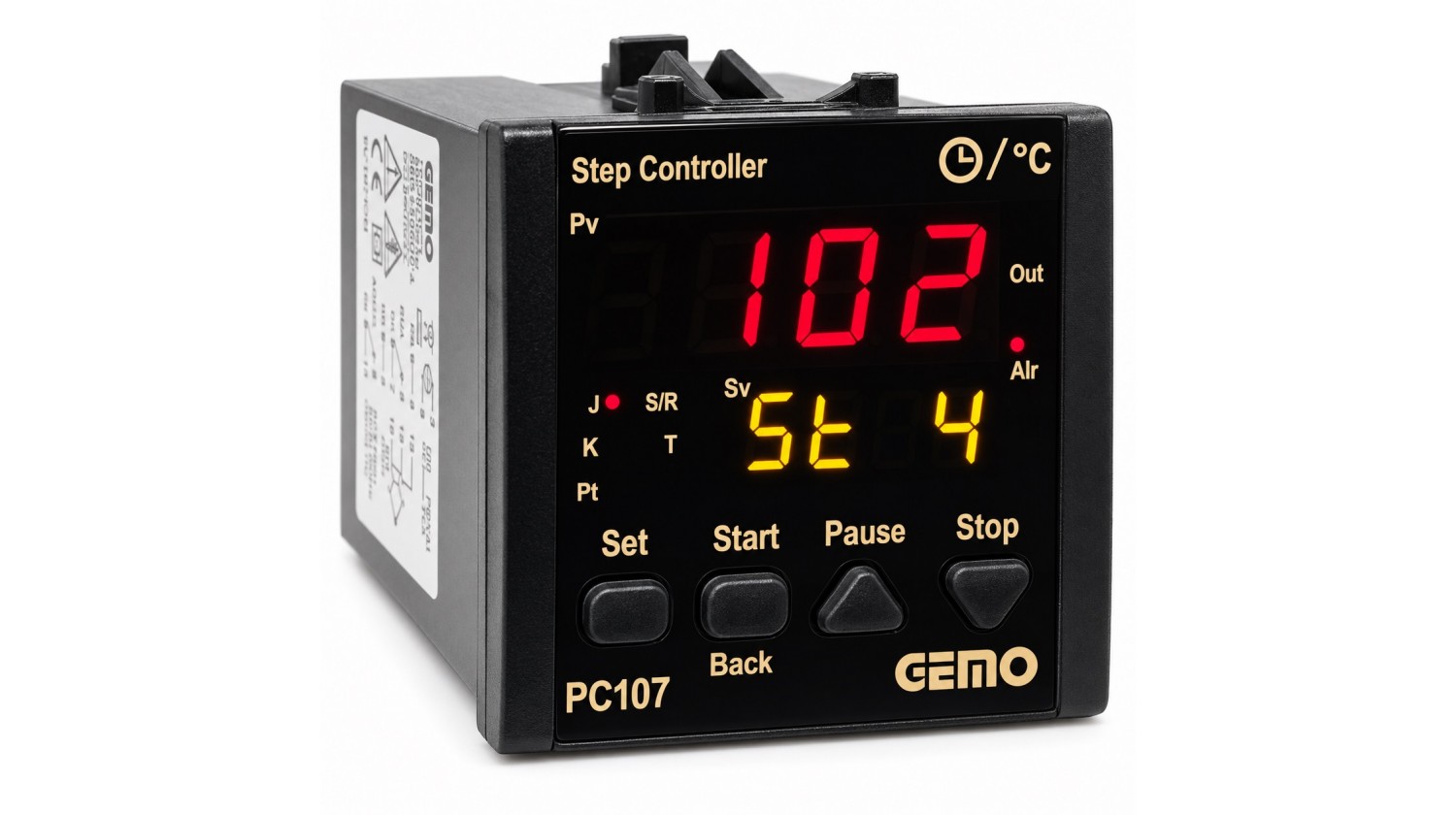

Gemo PC107A, sıcaklık ve süre değerlerinin birden fazla adım halinde programlanabildiği, mikroişlemci tabanlı PID sıcaklık profil / adım kontrol cihazıdır. Maksimum 20 ayrı proses adımı oluşturulabilir ve her adım için 18 saate kadar süre ayarlanabilir. Gemo ürünlerini OtomasyonAVM'de 2013 yılından beri satışa sunuyoruz.

Ön panel ölçüsü: 72 × 72 mm.
Standart besleme: 220 VAC.
24 V beslemeli versiyon gerekiyorsa sipariş sırasında belirtilmelidir.
Çıkış: Standart olarak röle çıkışlıdır. SSR çıkışlı versiyon gerekiyorsa sipariş sırasında ayrıca belirtilmelidir.

Seçilebilir sensör girişleri: J, K ve S tipi termokupl ile Pt100.

Uygulamaya göre J tipi bayonet termokupl, özel montaj J tipi termokupl veya Pt100 kullanılabilir.

PC107A'nın klasik sıcaklık kontrol cihazlarından farkı, tek bir sıcaklık SET değerini sabit tutmak yerine sıcaklık ve süreyi ardışık proses adımları halinde çalıştırabilmesidir.

Profil / adım kontrolü

PC107A üzerinde maksimum 20 ayrı adım programlanabilir. Her adım için farklı sıcaklık SET değeri ve farklı çalışma süresi belirlenebilir.

Maksimum adım süresi: 18 saat / adım.

Bu yapı; prosesin bir sıcaklığa çıkarılması, belirli süre bu sıcaklıkta tutulması ve ardından otomatik olarak başka bir sıcaklık seviyesine geçmesi gereken uygulamalarda kullanılır.

PID ve Auto-Tune kontrol

PC107A; P, PI, PD ve PID kontrol biçimlerinin yanında ON/OFF kontrol seçeneğini de destekler.

Auto-Tune: Prosesin sıcaklık davranışını izleyerek uygun PID parametrelerinin otomatik olarak hesaplanmasına yardımcı olur.

Anti-windup: PID kontrol sırasında integral bileşeninin aşırı birikmesini sınırlandırarak prosesin daha kararlı kontrol edilmesine yardımcı olur.

Alarm: Bağıl veya mutlak alarm çalışma biçimi seçilebilir.

Prosesin ekrandan izlenmesi

SET değeri, Proses değeri, aktif Adım No ve Kalan Zaman aynı anda takip edilebilir.

Özellikle uzun süren çok adımlı sıcaklık proseslerinde operatör, programın hangi aşamada olduğunu ve mevcut adımın kalan süresini doğrudan cihaz üzerinden görebilir.

Sensör ve ölçüm özellikleri

Termokupl girişleri: J, K ve S tipi T/C.
Direnç tipi sensör: Pt100.
T/C kompanzasyonu: Ortam sıcaklığı kompanzasyonu.
Pt100 kompanzasyonu: Hat kompanzasyonu.

Cihaz hafızasında bulunan °C/mV ve °C/Ω dönüşüm tabloları kullanılarak sensör karakteristiğine göre eğri düzeltmesi yapılır.

Offset: Ölçülen proses değerine kullanıcı tarafından düzeltme değeri eklenebilir.

Program ve parametre güvenliği

Şifre koruması: Program ve kontrol parametrelerinin yetkisiz kişiler tarafından değiştirilmesini önlemek için şifre korumalı erişim bulunur.
Hafıza: Program ve kontrol parametreleri enerji kesildiğinde bellekte tutulur.

Bağlantı: Soketli klemens yapısı montaj, bağlantı ve cihaz değişimini kolaylaştırır.

Röle ve SSR çıkış seçimi

Normal anahtarlama uygulamalarında röle çıkışı kullanılabilir. Rezistansın PID tarafından sık anahtarlanması gereken uygulamalarda SSR çıkışlı versiyon daha uygun olabilir.

SSR kullanımı, zaman oransal PID kontrolünde mekanik rölenin sık açma-kapama yapmasını azaltmak açısından avantaj sağlayabilir.

EMC ve pano uygulaması

PC107A, hız kontrol cihazlarının bulunduğu endüstriyel panolarda da kullanılabilir. Termokupl ve Pt100 sinyal kablolarının motor ve inverter güç kablolarından ayrı taşınması, uygun ekranlama ve genel EMC kurallarına dikkat edilmesi gerekir.

Özellikle termokupl sinyalleri düşük seviyeli olduğundan sensör kablosunun güç kablolarıyla aynı kanal içinde taşınmaması ölçüm kararlılığı açısından daha sağlıklıdır.

Gemo PC107A Kullanım Kılavuzu (PDF)

Gemo fiyat listesi
Gemo Elektronik ana sayfa

Montaj uyarısı: Sensör, besleme ve çıkış bağlantıları uzman teknik personel tarafından yapılmalıdır.

Enerji vermeden önce seçilen sensör tipi, besleme gerilimi, röle/SSR çıkış seçeneği ve programlanan sıcaklık adımları kontrol edilmelidir.
