Fren kıyıcı (DBU) nedir?

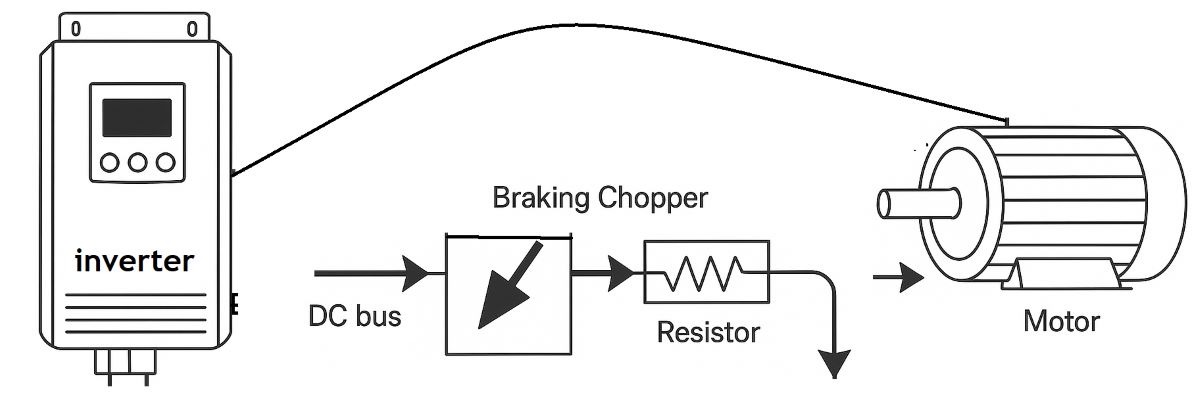

VFD + Fren Kıyıcı (DBU) + Direnç Çalışma Prensibi (Canlı Animasyon)
Fren kıyıcı (DBU) dediğimiz şey, hız kontrol cihazına (inverter) bağlanır ve elektrik motorunu çabuk ve güvenli şekilde durdurmak için kullanılır. Mantık basit: Motor ya da yükte birikmiş olan kinetik enerjiyi, direnç veya başka bir devre elemanıyla dışarı atıp yok ediyoruz.
Nasıl çalışır?
• Motor normalde VFD ile dönerken, enerji sürekli motora akar.
• Frenleme sırasında (mesela asansör aşağı inerken, vinç yükü bırakırken), motor jeneratör gibi çalışır ve fazla elektrik üretir.
• Bu fazla enerji önce DBU (fren kıyıcı) üzerinden alınır, sonra direnç üzerinden ısıya çevrilip atılır.
• Bu sayede motor hızlı ve güvenli şekilde durur, sistem korunur.
Yeşil ok: Normal çalışma.
Kırmızı ok: DBU aktif, frenleme enerjisi.
Sarı ok: Direnç ısınıyor, enerji dışarı atılıyor.
• Motor normalde VFD ile dönerken, enerji sürekli motora akar.
• Frenleme sırasında (mesela asansör aşağı inerken, vinç yükü bırakırken), motor jeneratör gibi çalışır ve fazla elektrik üretir.
• Bu fazla enerji önce DBU (fren kıyıcı) üzerinden alınır, sonra direnç üzerinden ısıya çevrilip atılır.
• Bu sayede motor hızlı ve güvenli şekilde durur, sistem korunur.
Yeşil ok: Normal çalışma.
Kırmızı ok: DBU aktif, frenleme enerjisi.
Sarı ok: Direnç ısınıyor, enerji dışarı atılıyor.
Bu iş en çok asansör, vinç, konveyör gibi, motorun kısa sürede durması gereken yerlerde karşımıza çıkar. Örneğin bir asansör, kat aşağı inerken yük motoru çevirmeye başlar ve bu sırada motor elektrik üretir (jeneratör gibi çalışır). Eğer üretilen bu fazla enerjiyi tahliye etmezsen, cihaz zarar görebilir. Fren kıyıcı burada devreye girer ve fazla elektriği hızlıca ısıya çevirip güvenli frenleme sağlar.
Frenleme üniteleri temel olarak üçe ayrılır: Direnç tabanlı (enerjiyi doğrudan ısıya çevirir), Kopçalı (örneğin IGBT gibi anahtarlarla devreyi hızlıca keser), ve yenilenimli (üretilen enerjiyi tekrar şebekeye basar).
Kurulumu kolaydır, piyasadaki çoğu motor ve VFD ile uyumludur. İşin özeti: Motoru gerektiğinde jet gibi durdurmak istiyorsan, fren kıyıcı şart. Özellikle ani duruş gerektiren, güvenliğin ön planda olduğu tüm uygulamalarda olmazsa olmaz ekipmandır.
