Bir pompa nasıl çalışır?

Motordaki hareket, sıvıda akışa nasıl dönüşür?

Pompa, aldığı mekanik enerjiyi akışkana aktarır. Bu enerji sıvının taşınmasını, yükseltilmesini veya bir devrede dolaşmasını sağlar. Çoğu pompa sistemi elektrik motoruyla çalışır; ancak motor tek başına pompalama yapmaz. Milin hareketini sıvıya aktaran çark, piston, diyafram veya dişli gibi bir eleman gerekir. Pompanın temel bileşenleri bu aktarımı, sızdırmazlığı ve hareketin taşınmasını birlikte sağlar.

Pompaların yaptığı işler benzer görünse de bütün pompalar aynı mekanizmayı kullanmaz. İki ana yaklaşım vardır: dönen çarkla enerji aktarmak ve belirli hacimdeki sıvıyı yer değiştirmek. Pompa türleri arasındaki farkları anlamanın başlangıcı budur.

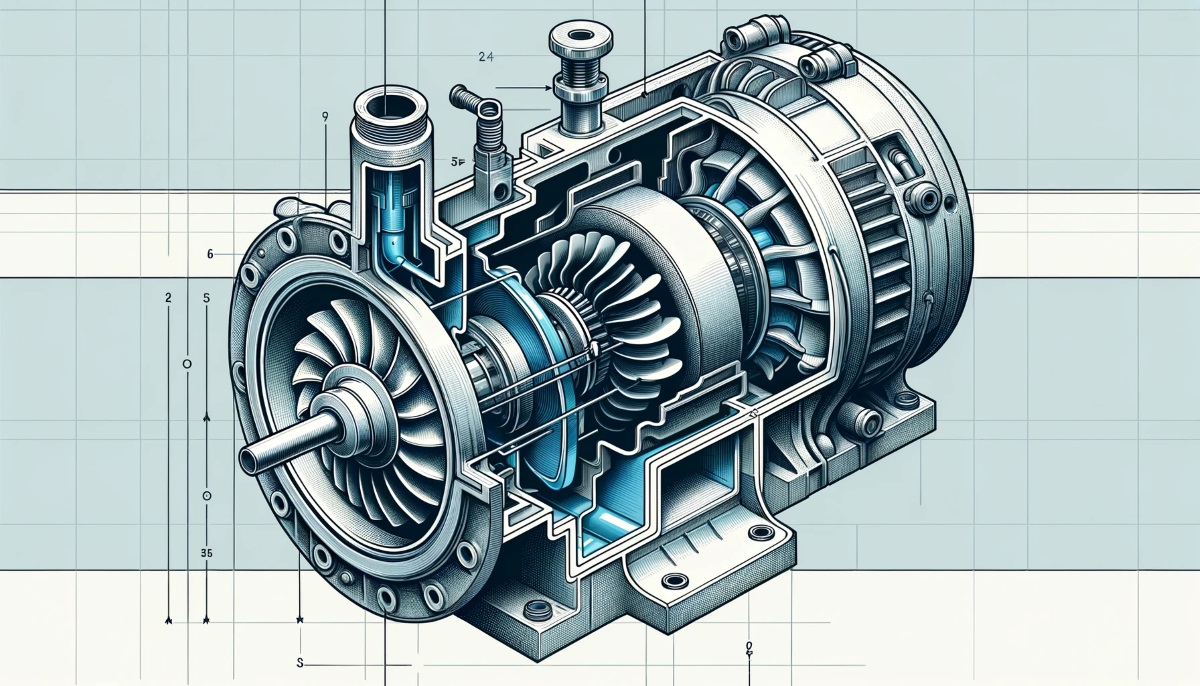

Santrifüj pompada çark ne yapar?

Yaygın bir radyal akışlı santrifüj pompada sıvı, çarkın merkez bölgesine girer. Dönen kanatlar sıvıya enerji aktarır ve akışı dış çevreye yönlendirir. Basınç artışı çarkta da oluşur; salyangoz gövde veya difüzör, akışı toplarken hız enerjisinin bir bölümünü ayrıca basınca dönüştürür. “Çark yalnızca hız verir, bütün basıncı gövde üretir” açıklaması eksiktir.

Girişe yeni sıvı geldikçe akış sürer. Ancak pompa, katalogdaki debiyi her tesisatta aynen vermez. Çalışma noktası, pompanın basma yüksekliği–debi eğrisi ile tesisatın ihtiyaç eğrisinin kesişiminde oluşur. Boru, vana ve kot farkı değişirse sonuç da değişir. Bu nedenle pompa seçiminde motor kilovatından önce gereken debi ve toplam basma yüksekliği belirlenir.

Pistonlu ve diğer hacimsel pompalar nasıl çalışır?

Pozitif deplasmanlı pompa, sıvıyı belirli çalışma hacimleri içinde taşır. Pistonlu bir örnekte piston geri çekilirken oda büyür ve giriş çekvalfi açılır. Piston ileri giderken oda küçülür; giriş kapanır, çıkış çekvalfi açılır ve sıvı basma hattına gönderilir. Çekvalfler, sıvının yanlış yönde geri gitmesini engeller.

Pistonlu pompanın emiş ve basma çevrimi Piston sağa giderken hacim büyür ve giriş açılır. Sola giderken hacim küçülür ve çıkış açılır. Çizgili valf kapalıdır. Emiş: hacim büyür, giriş açılır Basma: hacim küçülür, çıkış açılır Giriş Çıkış Piston ve mil Başlat Durdur
Tek etkili pistonlu sıvı pompasının sadeleştirilmiş şemasıdır. Çizgili valf kapalıdır; renkli ok akış yönünü gösterir. Santrifüj pompanın mekanizması farklıdır.

Diyaframlı pompada hacmi esnek bir diyafram değiştirir. Dişli pompada ise sıvı, dişler ile gövde arasındaki hacimlerde girişten çıkışa taşınır. Sabit deplasmanlı bir tasarımda devir ve çevrim başına hacim, teorik debiyi belirler; iç kaçaklar gerçek debiyi azaltabilir. Su ve yağ pompalarını karşılaştırırken viskozite, sızdırmazlık ve malzeme uyumu bu yüzden önemlidir.

Hacimsel pompanın çıkışını kapatmak basıncı tehlikeli biçimde yükseltebilir. Uygun basınç sınırlama ve koruma düzeni gerekir. Santrifüj pompa da kapalı çıkışta sınırsız süre çalıştırılamaz; üreticinin minimum debi ve çalışma sınırları esas alınır. Aşırı ısınma, normal çalışma koşulu sayılmamalıdır.

Pompa suyu gerçekten “çekiyor” mu?

Pompa girişinde oluşan basınç farkı, sıvının girişe doğru akmasını sağlar. Açık depodan emişte sıvıyı emiş hattına iten etkenlerden biri atmosfer basıncıdır. Bu nedenle bir yüzey pompasının emiş yüksekliği sınırsız değildir. Sıvı sıcaklığı, rakım ve emiş hattındaki kayıplar kullanılabilir emiş koşullarını etkiler. Dalgıç pompa sıvının içinde çalıştığı için yerleşim açısından farklıdır; bu da bütün işletme sınırlarının ortadan kalktığı anlamına gelmez.

Kendinden emişli olmayan santrifüj pompalarda ilk çalıştırmadan önce gerekli sıvıyla doldurma ve hava tahliyesi yapılmalıdır. Motor dönerken su gelmiyorsa gövdede hava, emiş kaçağı veya yetersiz sıvı beslemesi olabilir. Pompa arızasını araştırırken doğrudan motor değişimine karar vermek yerine bu koşulları kontrol etmek gerekir. Kendinden emişli modellerde de üreticinin ilk dolum talimatı geçerlidir.

Basınç, debi ve güç aynı şey değildir

Debi, birim zamanda taşınan sıvı hacmidir. Basma yüksekliği, pompanın sıvıya kazandırdığı enerjinin birim ağırlık başına ifadesidir. Güç ise bu enerji aktarımının hızıdır. Pompa gücü hesabında temel bağıntı Phidrolik = ρ × g × Q × H şeklindedir; Q m³/s, H metre alındığında sonuç watt çıkar.

Örneğin su için 3,6 m³/h debi ve 20 m toplam basma yüksekliği, yaklaşık 196 W hidrolik güç gerektirir. Pompa verimi %60 kabul edilirse mil gücü yaklaşık 327 W olur; motor kayıpları nedeniyle elektrik girişi daha yüksektir. Bu, bir motor seçim reçetesi değil, kavramları ayıran örnektir. Pompa verimliliği ile toplam işletme maliyeti bu yüzden aynı değerlendirmede ele alınır.

Hız kontrolü akışı nasıl değiştirir?

Santrifüj pompada devri değiştirmek pompa eğrisini değiştirir; yeni debi yine tesisatla birlikte belirlenir. Pompa kontrolü, PID kontrolü ile ölçülen basıncı hedefle karşılaştırıp uygun sistemde devri ayarlayabilir. Çok pompalı düzenlerde eşyaşlandırma görev sırasını ve çalışma sürelerini yönetir. Her pompa her frekansta çalıştırılamaz; minimum debi, soğutma ve izin verilen devir aralığı kontrol edilir. Enerji tüketimini azaltmak, bu sınırlar içinde talebe uygun işletme gerektirir.
